Datasheet下载- 型号： PC3SD11NXZBF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SD11NXZBF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SD11NXZBF价格参考。Sharp MicroelectronicsPC3SD11NXZBF封装/规格：未分类， 暂无。您可以下载PC3SD11NXZBF参考资料、Datasheet数据手册功能说明书，资料中有PC3SD11NXZBF 详细功能的应用电路图电压和使用方法及教程。
PC3SD11NXZBF 是由 SHARP（现光宝科技LITE-ON收购其光耦业务，部分型号由Socle Technology等授权厂商延续生产）推出的单通道光隔离双向可控硅（TRIAC）输出型光耦，属于过零型（Zero-Crossing）固态继电器（SSR）驱动器。 其典型应用场景包括： ✅ 交流负载的无触点开关控制：如智能家电（空调、洗衣机、电热水器）中的加热/风扇/压缩机启停； ✅ 工业自动化：PLC输出模块中隔离驱动小功率交流负载（≤100mA RMS），实现强弱电隔离与抗干扰； ✅ 照明控制：调光器、LED驱动电源或卤素灯的交流侧开关，利用其过零触发特性，显著降低EMI和浪涌电流； ✅ 楼宇自控与智能家居终端：用于温控器、智能插座、能源管理系统中安全隔离微控制器（如MCU/ARM）与220V AC市电回路； ✅ 医疗及办公设备：需满足安规隔离（如IEC 60747-5-2、UL1577）的低功耗AC控制场合，提供增强绝缘（Viso=5000Vrms）与高共模抑制能力。 该器件内置过零检测电路，仅在交流电压过零点附近导通，可避免相位控制型光耦引起的电流突变，从而减少电磁干扰、延长负载寿命，并提升系统可靠性。适用于驱动阻性或轻度感性负载（如小型继电器线圈、电磁阀），不推荐直接驱动大功率电机或容性负载。 注：实际选型需结合负载电流、散热条件及安规认证要求，并参考最新版Datasheet（建议以LITE-ON或Socle官方文档为准）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC OUT 600V 6SMD |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/352 |

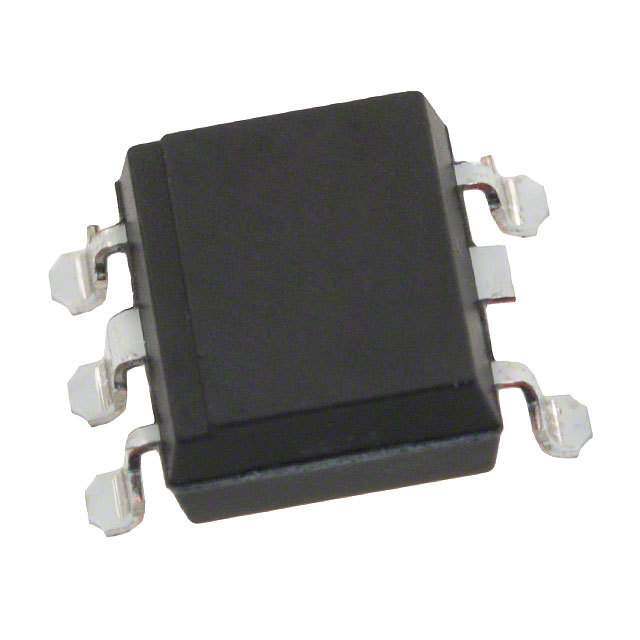

| 产品图片 |
|
| 产品型号 | PC3SD11NXZBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 6-SMD |
| 其它名称 | 425-2125-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 7mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流标准三端双向可控硅开关 |
| 通道数 | 1 |
