Datasheet下载- 型号： PC3H7CDJ000F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3H7CDJ000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3H7CDJ000F价格参考。Sharp MicroelectronicsPC3H7CDJ000F封装/规格：未分类， 暂无。您可以下载PC3H7CDJ000F参考资料、Datasheet数据手册功能说明书，资料中有PC3H7CDJ000F 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISO 2.5KV TRANS 4-MINI-FLAT晶体管输出光电耦合器 80-240% CTR ranked PC3H7J00000F |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Sharp Microelectronics |
| 产品手册 | |

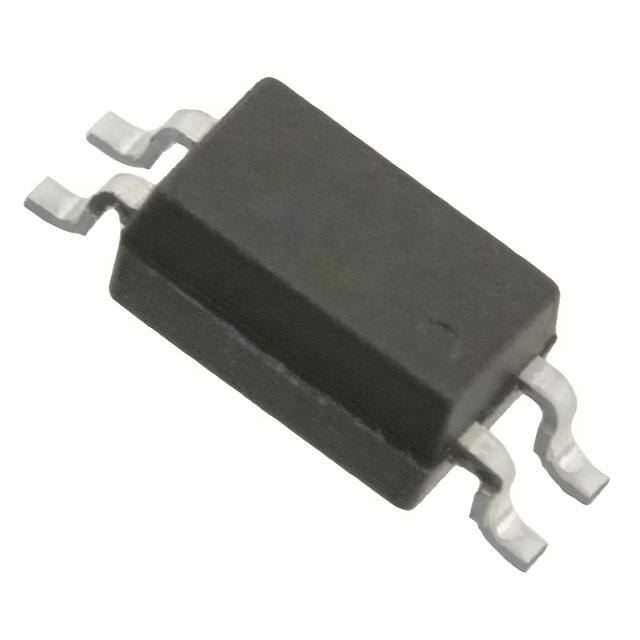

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Sharp Microelectronics PC3H7CDJ000F- |
| 数据手册 | http://www.sharpsma.com/webfm_send/1066 |
| 产品型号 | PC3H7CDJ000F |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-2585-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Sharp Microelectronics |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | 4-SOIC （0.173"， 4.40mm） |
| 封装/箱体 | SOP-4 |
| 工作温度 | -30°C ~ 100°C |
| 工厂包装数量 | 3000 |
| 打开/关闭时间（典型值） | - |
| 最大上升时间 | 18 us |
| 最大下降时间 | 18 us |
| 最大功率耗散 | 170 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.4 V |
| 最大输入二极管电流 | 50 mA |
| 最大集电极/发射极电压 | 80 V |
| 最大集电极/发射极饱和电压 | 0.2 V |
| 最大集电极电流 | 50 mA |
| 最小工作温度 | - 30 C |
| 标准包装 | 1 |
| 正向电流 | 1 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 240% @ 1mA |
| 电流传输比（最小值） | 80% @ 1mA |
| 电流传递比 | 400 % |
| 绝缘电压 | 2500 Vrms |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
| 配置 | 1 Channel |
