Datasheet下载- 型号： PC123AJ0000F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC123AJ0000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC123AJ0000F价格参考。Sharp MicroelectronicsPC123AJ0000F封装/规格：未分类， 暂无。您可以下载PC123AJ0000F参考资料、Datasheet数据手册功能说明书，资料中有PC123AJ0000F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC123AJ0000F是一款单通道、直流输入、光电晶体管输出型光隔离器（光耦），具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）、紧凑的DIP-4封装及宽工作温度范围（–30°C 至 +100°C）。 其典型应用场景包括： 1. 工业控制接口：用于PLC数字输入/输出模块中，隔离微控制器与高压/大电流执行单元（如继电器、电磁阀、电机驱动器），防止噪声干扰和地环路影响； 2. 开关电源反馈回路：在AC-DC或DC-DC隔离电源中，配合TL431等器件构成次级侧电压反馈通路，实现初级与次级间的电气隔离与稳压控制； 3. 通信接口隔离：用于RS-232/RS-485收发器前端，隔离MCU与总线物理层，提升抗扰度与系统安全性； 4. 家电与白色家电：如变频空调、洗衣机主控板中，隔离用户按键信号、传感器信号或IGBT驱动信号，满足安规（IEC/UL）隔离要求； 5. 医疗与测试设备：在低功耗、中速（响应时间约4–18 μs）场景下提供基础信号隔离，保障患者/操作者安全。 注意：该型号不适用于高速通信（如USB、CAN）或线性模拟隔离，也不支持双向或逻辑门输出功能。设计时需合理设置LED限流电阻以保障CTR稳定性及长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/1372 |

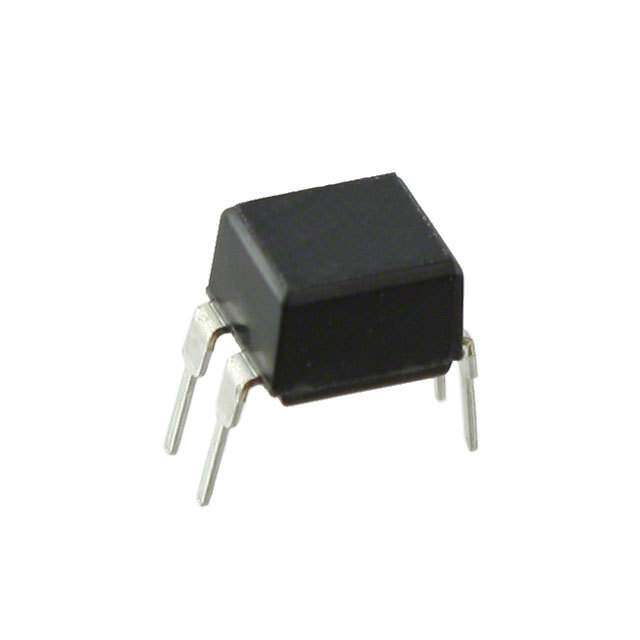

| 产品图片 |
|
| 产品型号 | PC123AJ0000F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录页面 | |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2073-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 150% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
