Datasheet下载- 型号： P6SMB68AT3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P6SMB68AT3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P6SMB68AT3价格参考。ON SemiconductorP6SMB68AT3封装/规格：未分类， 暂无。您可以下载P6SMB68AT3参考资料、Datasheet数据手册功能说明书，资料中有P6SMB68AT3 详细功能的应用电路图电压和使用方法及教程。
P6SMB68AT3 是安森美（ON Semiconductor）推出的表面贴装型瞬态电压抑制二极管（TVS Diode），属于SMB封装的600W单向TVS系列，击穿电压典型值为68V（VRWM≈58.1V，VBR=64.6–71.4V，VC≤110V @ IPP）。其主要应用场景包括： - 电源输入端口保护：用于工业控制、通信设备、安防摄像头等设备的DC电源输入（如24V/48V系统），抵御雷击感应浪涌、开关噪声及EFT（电快速瞬变）干扰。 - 信号线与接口防护：适用于RS-485、CAN总线、以太网供电（PoE）前端等中低速接口，配合共模扼流圈提供差分/共模浪涌抑制。 - 汽车电子辅助应用：虽非AEC-Q200认证型号，但在非关键车载设备（如后装导航、车载充电器）中可用于12V/24V电源轨的二级ESD和浪涌防护（需结合保险丝或PTC使用）。 - 消费类与家电产品：在智能电表、LED驱动电源、白色家电主控板中，为MCU供电或传感器接口提供IEC 61000-4-2（±15kV接触放电）及IEC 61000-4-5（Line-Ground 4kV）等级的基础防护。 注意：该器件为单向TVS，仅适用于直流或单极性信号路径；设计时需确保工作电压（VRWM）高于电路最大正常工作电压，并留有裕量；建议配合低寄生电感布局及就近接地以发挥最佳钳位效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 58.1VWM 92VC SMB |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

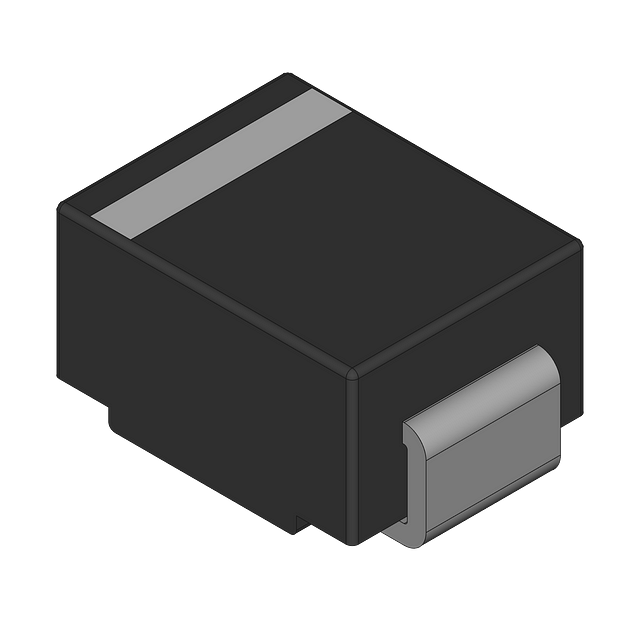

| 产品图片 |
|
| 产品型号 | P6SMB68AT3 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 305pF @ 1MHz |
| 供应商器件封装 | SMB |
| 其它名称 | P6SMB68AT3OSDKR |
| 功率-峰值脉冲 | 600W |
| 包装 | Digi-Reel® |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 10 |
| 电压-击穿（最小值） | 64.6V |
| 电压-反向关态（典型值） | 58.1V |
| 电压-箝位（最大值）@Ipp | 92V |
| 电流-峰值脉冲(10/1000µs) | 6.5A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
