Datasheet下载- 型号： P6KE16AG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P6KE16AG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P6KE16AG价格参考。ON SemiconductorP6KE16AG封装/规格：未分类， 暂无。您可以下载P6KE16AG参考资料、Datasheet数据手册功能说明书，资料中有P6KE16AG 详细功能的应用电路图电压和使用方法及教程。
P6KE16AG是安森美（ON Semiconductor）推出的600W瞬态电压抑制二极管（TVS Diode），属于单向TVS，击穿电压典型值为16V（VRWM=13.6V，VBR=15.2–16.8V，VC≤25.6V）。其主要应用场景包括： - 电源输入端口保护：广泛用于AC/DC适配器、开关电源、工业控制电源等的直流输入侧（如12V/15V系统），防止雷击感应浪涌、开关噪声及电源跌落引起的反向过压。 - 通信与接口电路防护：适用于RS-232、RS-485、CAN总线等低速接口的供电或信号线（配合限流电阻使用），抵御ESD（±30kV接触放电）及EFT（群脉冲）干扰。 - 消费电子与汽车电子：在机顶盒、安防摄像头、车载信息娱乐系统（IVI）中，用于保护MCU、LDO稳压器、传感器供电线路免受负载突降（Load Dump）以外的中小能量瞬变（因其600W峰值功率适合非严苛汽车环境，但不适用于直接应对ISO 7637-2 Pulse 5a/b）。 - 电机驱动与继电器控制回路：吸收感性负载关断时产生的反电动势尖峰，保护驱动IC和微控制器IO口。 该器件采用DO-15玻璃钝化封装，具备响应快（<1ps）、钳位精准、可靠性高、符合AEC-Q101（部分批次）及RoHS标准等特点。需注意：应配合PCB布局优化（短而宽的走线、就近接地）及合理选型（如匹配工作电压裕量、预留安全余量），以确保有效防护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 13.6VWM 22.5VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

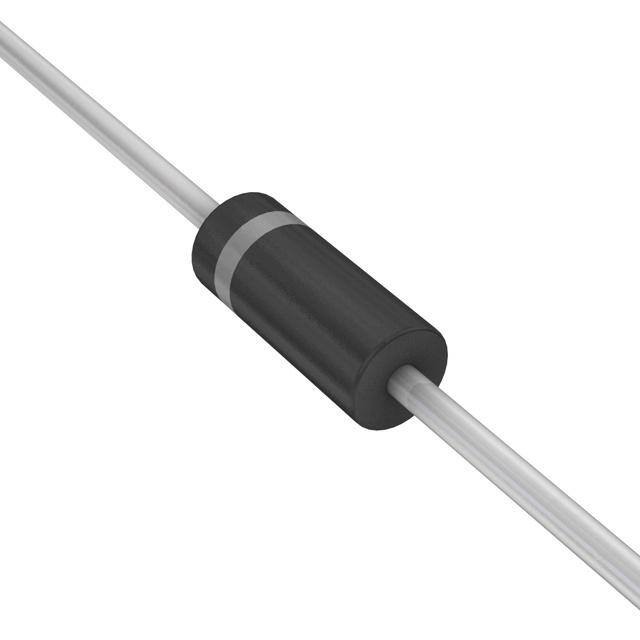

| 产品图片 |
|
| 产品型号 | P6KE16AG |
| PCN设计/规格 | |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | 轴向 |
| 功率-峰值脉冲 | 600W |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | T-18，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1,000 |
| 电压-击穿（最小值） | 15.2V |
| 电压-反向关态（典型值） | 13.6V |
| 电压-箝位（最大值）@Ipp | 22.5V |
| 电流-峰值脉冲(10/1000µs) | 27A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
