Datasheet下载- 型号： P6KE10ARL
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P6KE10ARL由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P6KE10ARL价格参考。ON SemiconductorP6KE10ARL封装/规格：未分类， 暂无。您可以下载P6KE10ARL参考资料、Datasheet数据手册功能说明书，资料中有P6KE10ARL 详细功能的应用电路图电压和使用方法及教程。
P6KE10ARL 是安森美（ON Semiconductor）推出的600W通孔式瞬态电压抑制二极管（TVS Diode），属于P6KE系列，DO-15封装，单向（Uni-directional），击穿电压典型值为10.5V，最大钳位电压约17V（在峰值脉冲电流Ipp=35.3A下），反向关断电压Vrwm为10V。 其主要应用场景包括： - 电源输入端口保护：用于AC/DC适配器、开关电源、工业控制电源等的直流输入侧，防止雷击感应浪涌、开关噪声或负载突变引起的瞬态过压（如IEC 61000-4-5 Level 3浪涌）。 - 信号线与接口防护：适用于低速通信线路（如RS-232、RS-485、CAN总线）前端，配合限流电阻提供二级ESD/浪涌防护。 - 消费电子与家电：电视机、机顶盒、智能电表等设备中，保护微控制器IO口、稳压电路及传感器供电路径免受静电（IEC 61000-4-2 ±8kV接触放电）和快速脉冲群（EFT）干扰。 - 汽车电子（非AEC-Q200认证版本，仅限后装或非安全关键应用）：如车载充电器、LED驱动模块中应对抛负载（Load Dump）以外的中小能量瞬变。 注意：P6KE10ARL为通孔器件，不适用于高密度贴片设计；其结电容较大（≈1500pF），不推荐用于高速数据线（如USB、HDMI）；且未通过AEC-Q200认证，不可用于车规级前装核心系统。选型时需配合保险丝或PTC实现过流协同保护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 8.55VWM 14.5VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

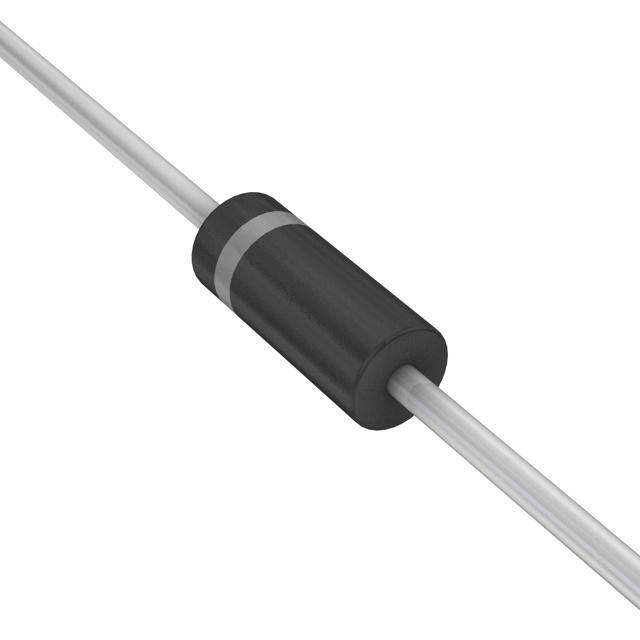

| 产品图片 |
|
| 产品型号 | P6KE10ARL |
| PCN设计/规格 | |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | 轴向 |
| 功率-峰值脉冲 | 600W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | T-18，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 4,000 |
| 电压-击穿（最小值） | 9.5V |
| 电压-反向关态（典型值） | 8.55V |
| 电压-箝位（最大值）@Ipp | 14.5V |
| 电流-峰值脉冲(10/1000µs) | 41A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
