Datasheet下载- 型号： P1166.104NLT
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P1166.104NLT由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P1166.104NLT价格参考。PulseP1166.104NLT封装/规格：未分类， 暂无。您可以下载P1166.104NLT参考资料、Datasheet数据手册功能说明书，资料中有P1166.104NLT 详细功能的应用电路图电压和使用方法及教程。
Pulse Electronics Network的固定电感器型号P1166.104NLT广泛应用于各类电子设备中，主要用于电源管理、信号滤波和电磁干扰（EMI）抑制等场景。该电感器具有高可靠性与优良的磁屏蔽性能，适用于对稳定性和效率要求较高的开关电源（SMPS），如DC-DC转换器、电压调节模块（VRM）及电源适配器中。在通信设备中，P1166.104NLT可用于网络接口、以太网供电（PoE）系统以及路由器、交换机等数据传输设备，起到平滑电流、抑制噪声的作用，提升信号完整性。此外，该器件也常见于工业控制设备、消费类电子产品（如电视、机顶盒）和汽车电子系统中，尤其适合空间紧凑、需高效能表面贴装（SMD）元件的设计。其额定电感值为100μH，具备较低的直流电阻（DCR）和较高的饱和电流特性，能够在较宽温度范围内稳定工作，满足严苛的工业标准。总体而言，P1166.104NLT是一款适用于中高功率、注重能效与可靠性的通用型功率电感器，特别适合需要低电磁干扰和高能量转换效率的应用环境。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 580 毫欧最大 |
| 描述 | INDUCTOR PWR SHIELD 100UH SMD固定电感器 100uH 20% 0.56A |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Pulse |
| 产品手册 | |

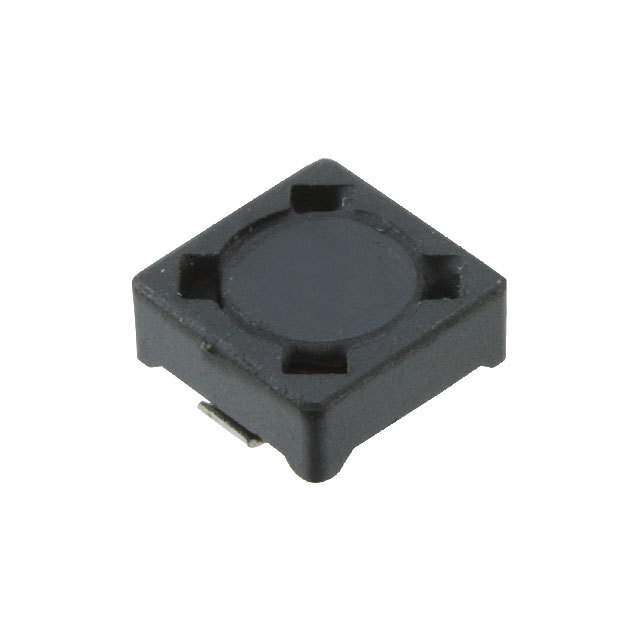

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Pulse P1166.104NLTP1166NL |
| 数据手册 | |
| 产品型号 | P1166.104NLT |
| 不同频率时的Q值 | - |
| 产品 | Power Inductors |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 553-1791-6 |
| 包装 | Digi-Reel® |
| 商标 | Pulse |
| 外壳宽度 | 7.54 mm |
| 外壳长度 | 7.54 mm |
| 外壳高度 | 3.51 mm |
| 大小/尺寸 | 0.297" 长 x 0.297" 宽 （7.54mm x 7.54mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 非标准 |
| 封装/箱体 | 7.5 mm x 7.5 mm |
| 屏蔽 | Shielded |
| 工作温度 | -40°C ~ 130°C |
| 工作温度范围 | - 40 C to + 130 C |
| 工厂包装数量 | 1200 |
| 最大直流电流 | 560 mA |
| 最大直流电阻 | 464 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 100 uH |
| 电流-饱和值 | 560mA |
| 端接类型 | SMD/SMT |
| 类型 | Shielded Drum Core |
| 系列 | P1166 |
| 自谐振频率 | 7.5 MHz |
| 频率-测试 | 100kHz |
| 频率-自谐振 | 7.5MHz |
| 额定电流 | 560mA |
| 高度-安装（最大值） | 0.138" （3.51mm） |
