Datasheet下载- 型号： P0841NL
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P0841NL由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P0841NL价格参考。PulseP0841NL封装/规格：未分类， 暂无。您可以下载P0841NL参考资料、Datasheet数据手册功能说明书，资料中有P0841NL 详细功能的应用电路图电压和使用方法及教程。
Pulse Electronics Network 的 P0841NL 是一款固定电感器，属于功率电感类别，常用于电源管理电路中。该型号电感具有较高的饱和电流和温升电流特性，适合在需要稳定电感性能和高效能量转换的应用中使用。 P0841NL 的主要应用场景包括： 1. DC-DC 转换器：广泛应用于各类电子设备的直流电压转换电路中，如降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑结构，为处理器、FPGA、ASIC 等提供稳定的供电电压。 2. 电源模块：在集成式电源模块或板载电源（POL, Point-of-Load）设计中作为储能元件，提高电源效率与响应速度。 3. 通信设备：用于网络交换机、路由器、基站等通信基础设施中的电源部分，确保信号传输的稳定性与低噪声。 4. 消费类电子产品：如智能电视、机顶盒、家用路由器等，支持其内部低压大电流供电需求。 5. 工业控制设备：在PLC、传感器、工业电源等环境中，提供抗干扰能力强、可靠性高的电感解决方案。 P0841NL 采用屏蔽结构，电磁干扰（EMI）较低，有助于提升系统整体的电磁兼容性（EMC）。其表面贴装（SMD）封装形式便于自动化生产，适用于高密度PCB布局。综上，P0841NL 是一款高性能功率电感，适用于对电源效率、稳定性和空间布局有较高要求的中低功率电子系统。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 36 毫欧 |
| 描述 | INDUCT 22.8UH 4.9A 260KHZ KLIPMT固定电感器 260KHZ SWITCHER IND |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Pulse Electronics Corporation |
| 产品手册 | |

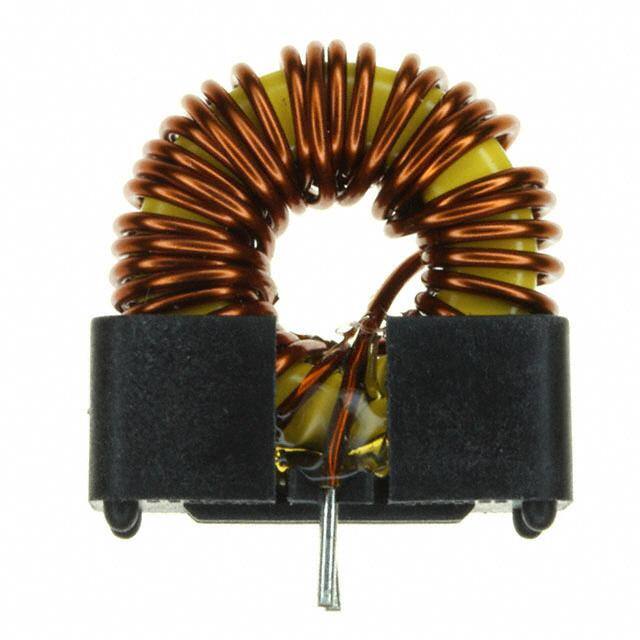

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Pulse P0841NLKlipMount™ |
| 数据手册 | |
| 产品型号 | P0841NL |
| 不同频率时的Q值 | - |
| 产品 | Power Inductors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 553-1117 |
| 包装 | 管件 |
| 商标 | Pulse |
| 外壳宽度 | 11.43 mm |
| 外壳长度 | 21.09 mm |
| 外壳高度 | 24.13 mm |
| 大小/尺寸 | 0.830" 长 x 0.450" 宽 （21.09mm x 11.43mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向 |
| 封装/箱体 | 21.09 mm x 11.43 mm x 24.13 mm |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 130°C |
| 工作温度范围 | - 40 C to + 130 C |
| 工厂包装数量 | 70 |
| 引线直径 | 7.62 mm |
| 最大直流电流 | 4.9 A |
| 最大直流电阻 | 0.036 Ohms |
| 材料-磁芯 | - |
| 标准包装 | 70 |
| 测试频率 | 260 kHz |
| 电感 | 22.8µH |
| 电流-饱和值 | - |
| 端接类型 | Through Hole |
| 类型 | 环形 |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 4.9A |
| 高度-安装（最大值） | 0.950" （24.13mm） |
