Datasheet下载- 型号： OPIA4N35DTUE
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供OPIA4N35DTUE由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 OPIA4N35DTUE价格参考。OPTEKOPIA4N35DTUE封装/规格：未分类， 暂无。您可以下载OPIA4N35DTUE参考资料、Datasheet数据手册功能说明书，资料中有OPIA4N35DTUE 详细功能的应用电路图电压和使用方法及教程。
OPIA4N35DTUE 是 TT Electronics/Optek Technology 推出的一款单通道、晶体管输出型光隔离器（光电耦合器），内置红外LED与NPN硅光电晶体管，具备高隔离电压（典型5300 VRMS）、CTR（电流传输比）范围宽（100%–600% @ IF=10mA），以及紧凑的DIP-6封装。 其典型应用场景包括： ✅ 工业控制接口：用于PLC数字输入模块、继电器驱动电路中，实现微控制器（如MCU、DSP）与高压/大电流执行单元（如电机、电磁阀）之间的电气隔离，防止噪声干扰和地环路影响。 ✅ 电源反馈与稳压：在开关电源（SMPS）次级侧采样电压信号并隔离反馈至初级PWM控制器（如UC384x系列），保障系统安全与稳定性。 ✅ 通信线路隔离：应用于RS-232/RS-485接口的电平转换与隔离段，提升抗干扰能力及设备端口防护等级。 ✅ 医疗与测试设备：在需满足IEC 60601等安全标准的低压控制电路中，提供患者/操作者与高压电路间的可靠隔离屏障。 ✅ 家电与楼宇自动化：用于空调、电梯控制器等中，隔离主控板与交流负载驱动电路，提高系统可靠性与EMC性能。 该器件工作温度范围为−40°C 至 +100°C，符合UL、cUL、VDE安全认证，适用于对隔离可靠性、长期稳定性及成本敏感的中低速数字信号隔离场合（开关频率通常≤10 kHz）。不适用于高速数据传输或线性模拟信号隔离。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 5KV TRANS W/BASE 6DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | TT Electronics/Optek Technology |
| 数据手册 | |

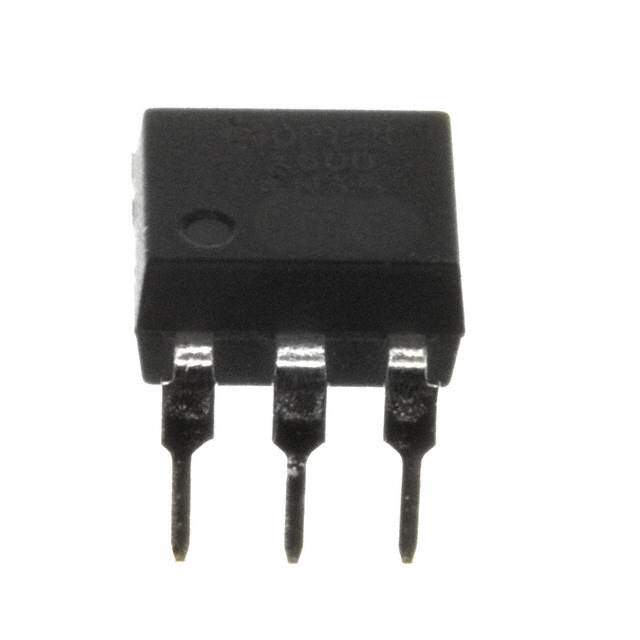

| 产品图片 |
|
| 产品型号 | OPIA4N35DTUE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 5µs， 4µs |
| 供应商器件封装 | 6-DIP |
| 其它名称 | 365-1454 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 65 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 60V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 600% @ 2mA |
| 电流传输比（最小值） | 60% @ 2mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
