Datasheet下载- 型号： NZX4V7A,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NZX4V7A,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NZX4V7A,133价格参考。NXP SemiconductorsNZX4V7A,133封装/规格：未分类， 暂无。您可以下载NZX4V7A,133参考资料、Datasheet数据手册功能说明书，资料中有NZX4V7A,133 详细功能的应用电路图电压和使用方法及教程。
Nexperia的NZX4V7A,133是一款精密硅齐纳二极管，标称稳压值为4.7V（容差±5%，即约4.47V–4.94V），最大功率耗散为500mW，采用DO-35玻璃封装。其典型应用场景包括： 1. 电压基准与参考源：在低功耗模拟电路（如传感器信号调理、ADC/DAC参考、电源监控电路）中提供稳定、低成本的4.7V基准电压。 2. 过压保护与箝位：与限流电阻配合，用于IC输入/输出端口的ESD防护或瞬态电压抑制（TVS辅助），将异常电压箝位在4.7V附近，防止后级器件损坏。 3. 简易稳压电源：适用于微电流负载（如微控制器复位电路、LED偏置、小信号放大器偏置）的局部稳压，例如为3.3V或5V系统中的特定模块提供精准偏置电压。 4. 温度补偿电路：利用其负温度系数特性（约−2.5 mV/°C），可与其他正温度系数元件（如晶体管VBE）搭配，构建温度稳定性更高的基准电路。 该器件具有低动态阻抗（典型值约70Ω）、良好长期稳定性及AEC-Q200兼容性（部分批次），因此也常见于汽车电子中的非安全关键子系统（如车身控制、信息娱乐外围电路）。需注意：其功率能力有限，不适用于大电流稳压；设计时须严格计算功耗并确保散热条件满足DO-35封装限制。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 4.7V 500MW ALF2 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

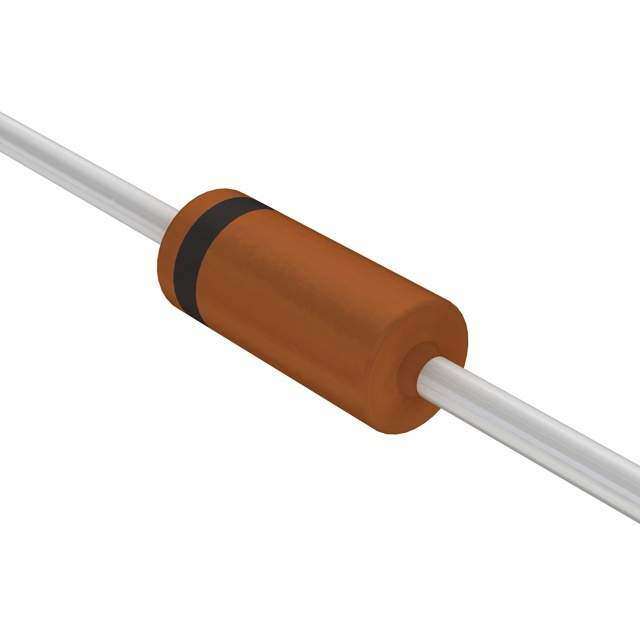

| 产品图片 |
|
| 产品型号 | NZX4V7A,133 |
| PCN其它 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.5V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 3µA @ 2V |
| 供应商器件封装 | ALF2 |
| 其它名称 | 934062021133 |
| 功率-最大值 | 500mW |
| 包装 | 带盒（TB） |
| 安装类型 | 通孔 |
| 容差 | ±2% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 标准包装 | 10,000 |
| 电压-齐纳（标称值）(Vz) | 4.7V |
| 阻抗（最大值）(Zzt) | 100 欧姆 |
