Datasheet下载- 型号： NTQD6968R2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTQD6968R2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTQD6968R2价格参考。ON SemiconductorNTQD6968R2封装/规格：未分类， 暂无。您可以下载NTQD6968R2参考资料、Datasheet数据手册功能说明书，资料中有NTQD6968R2 详细功能的应用电路图电压和使用方法及教程。
NTQD6968R2 是安森美（ON Semiconductor）推出的双通道N沟道增强型MOSFET阵列，采用SOT-163（即SOT-23-6）封装，具有低导通电阻（Rds(on)典型值约25mΩ @ Vgs=4.5V）、快速开关特性及集成ESD保护等优势。其典型应用场景包括： 1. 便携式电子设备电源管理：如智能手机、平板电脑、TWS耳机中的负载开关、电池充放电路径控制或背光LED驱动的电流开关；双MOSFET结构便于实现高边/低边协同控制或H桥简易驱动。 2. DC-DC转换器与同步整流：在小型化降压（Buck）转换器中用作同步整流管，提升转换效率并减小发热；尤其适用于空间受限的POL（Point-of-Load）电源模块。 3. 电机驱动与接口保护：用于微型直流电机（如振动马达、风扇）的正反转控制或使能开关；也可作为I²C/SPI等通信总线的电平转换/隔离开关，防止后级电路受干扰或过载影响。 4. LED驱动与RGB调光：在多路LED指示灯或RGB背光系统中，分别独立控制各通道亮灭与PWM调光，简化外围电路设计。 该器件工作电压范围为±20V（Vgs），连续漏极电流达3.5A（单通道），具备热稳定性好、尺寸紧凑、成本优化等特点，广泛适用于对效率、集成度和PCB面积有较高要求的中低功率嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET PWR N-CH 6.6A 20V 8TSSOP |
| 产品分类 | FET - 阵列 |
| FET功能 | 逻辑电平门 |
| FET类型 | 2 个 N 沟道（双） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

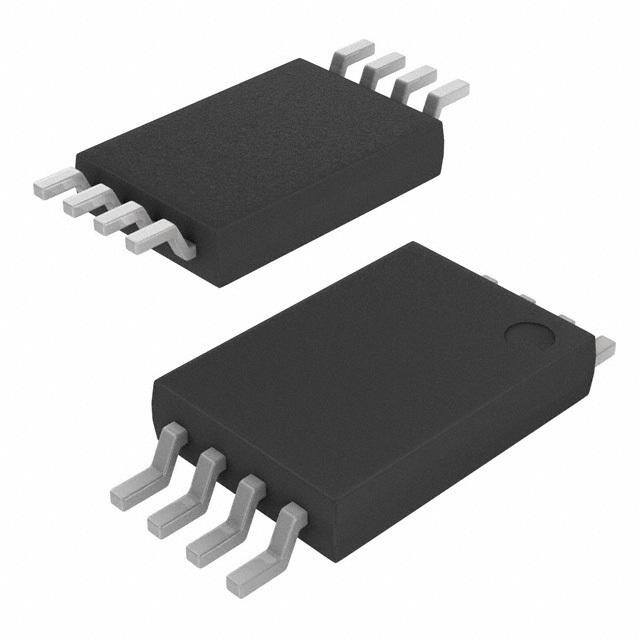

| 产品图片 |
|
| 产品型号 | NTQD6968R2 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 1.2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 900pF @ 16V |
| 不同Vgs时的栅极电荷(Qg) | 20nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 22 毫欧 @ 6.6A，4.5V |
| 供应商器件封装 | 8-TSSOP |
| 其它名称 | NTQD6968R2OS |
| 功率-最大值 | 940mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TSSOP（0.173"，4.40mm 宽） |
| 标准包装 | 4,000 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 6.6A |
