Datasheet下载- 型号： NTD23N03R-001
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTD23N03R-001由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTD23N03R-001价格参考。ON SemiconductorNTD23N03R-001封装/规格：未分类， 暂无。您可以下载NTD23N03R-001参考资料、Datasheet数据手册功能说明书，资料中有NTD23N03R-001 详细功能的应用电路图电压和使用方法及教程。
NTD23N03R-001 是安森美（ON Semiconductor）推出的N沟道增强型功率MOSFET，采用TO-220AB封装，具有30V耐压、23A连续漏极电流（Tc=25℃）、低导通电阻（Rds(on)典型值仅18mΩ @ Vgs=10V），以及快速开关特性。其主要应用场景包括： - DC-DC电源转换：广泛用于中低压BUCK、BOOST等拓扑的同步整流或主开关管，如通信设备、工业电源模块中的次级侧开关； - 电机驱动：适用于小型直流无刷电机（BLDC）或有刷电机的H桥驱动电路，尤其在电动工具、风扇、泵类等12–24V系统中提供高效、低热损耗的功率控制； - 负载开关与电源管理：作为电子保险丝、热插拔控制器或板级电源使能开关，利用其低Rds(on)和良好SOA特性实现过流保护与软启动； - 汽车电子辅助系统：符合AEC-Q101可靠性标准（注：需确认具体批次是否通过认证；NTD23N03R-001为工业级，部分衍生型号支持车规），可用于车载照明控制、座椅调节、雨刮器等12V系统； - 消费类电源适配器与LED驱动：在高效率、小体积要求的AC-DC副边同步整流或恒流LED驱动电路中提升能效。 该器件具备良好的热稳定性和雪崩耐量，适合中等功率、高频（数十kHz至百kHz级）开关应用，兼顾性能、成本与易用性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 25V 3.8A IPAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

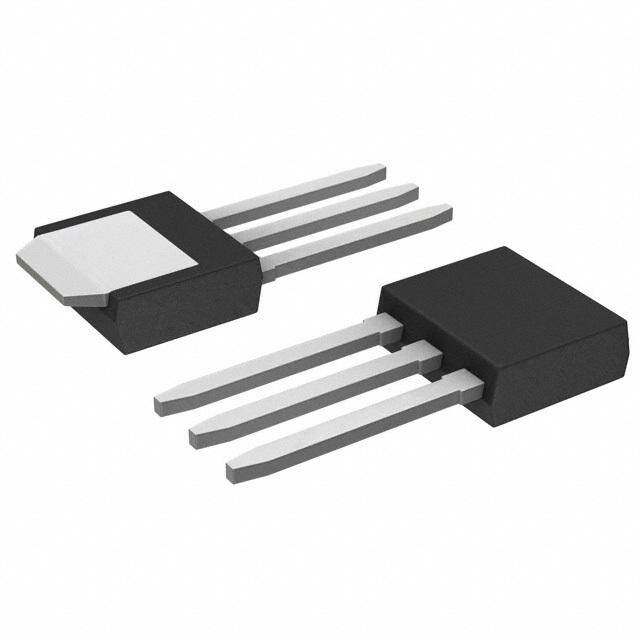

| 产品图片 |
|
| 产品型号 | NTD23N03R-001 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 225pF @ 20V |
| 不同Vgs时的栅极电荷(Qg) | 3.76nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 45 毫欧 @ 6A，10V |
| 供应商器件封装 | I-Pak |
| 其它名称 | NTD23N03R-001OS |
| 功率-最大值 | 1.14W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-251-3 短引线，IPak，TO-251AA |
| 标准包装 | 75 |
| 漏源极电压(Vdss) | 25V |
| 电流-连续漏极(Id)（25°C时） | 3.8A （Ta）， 17.1A （Tc） |
