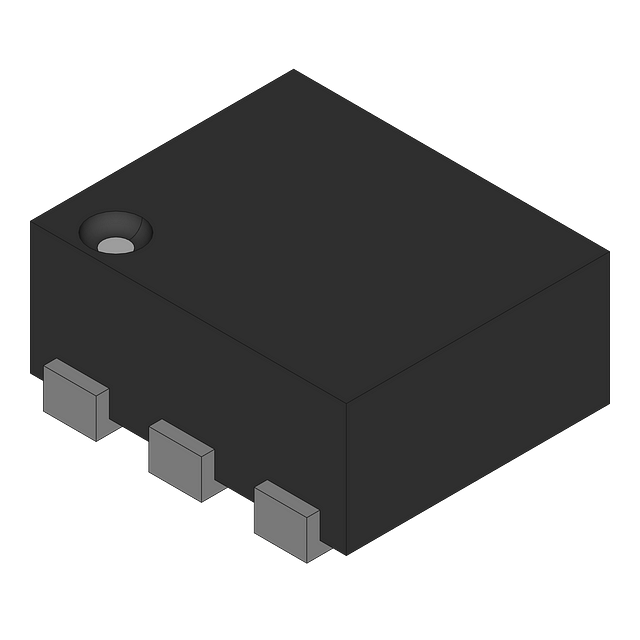

图片仅供参考
详细数据请看参考数据手册
- 型号： NLU1G08BMX1TCG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NLU1G08BMX1TCG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NLU1G08BMX1TCG价格参考。ON SemiconductorNLU1G08BMX1TCG封装/规格：未分类， 暂无。您可以下载NLU1G08BMX1TCG参考资料、Datasheet数据手册功能说明书，资料中有NLU1G08BMX1TCG 详细功能的应用电路图电压和使用方法及教程。
NLU1G08BMX1TCG 是安森美（ON Semiconductor）推出的单通道2输入正与门（AND Gate），属于逻辑 - 栅极和逆变器类别，采用超小型SOT-753封装（1.6×1.6×0.55 mm），支持1.65 V–5.5 V宽电源电压，具备低功耗（静态电流典型值仅1 µA）、高噪声容限及施密特触发输入可选版本（但本型号为标准TTL/CMOS兼容输入）。 其典型应用场景包括： - 便携式电子设备：如智能手机、TWS耳机、智能手表中的电源时序控制、使能信号合成（例如仅当“充电中”且“电量>10%”时开启背光）； - 物联网终端：在传感器节点中用于简单逻辑判别（如温湿度双条件满足才触发报警）； - 工业控制接口：作为PLC或HMI模块的输入信号整形与组合，实现安全联锁（如“急停未按下”AND“门已关闭”才允许电机启动）； - 消费类家电：空调、洗衣机等MCU外围电路中，配合按钮、霍尔开关等产生复合控制信号； - 电池供电系统：利用其低功耗特性，用于电池电压监测与负载使能协同逻辑。 该器件不适用于高速数据通路（fmax约100 MHz@3.3 V），但凭借小尺寸、宽压域和高可靠性，特别适合空间受限、需基础组合逻辑且强调能效的嵌入式前端应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE AND 1CH 2-INP 6-ULLGA |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | NLU1G08BMX1TCG |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同V、最大CL时的最大传播延迟 | 7.9ns @ 5V，50pF |
| 供应商器件封装 | 6-ULLGA（1.2x1） |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-XFLGA |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 特性 | - |
| 电压-电源 | 1.65 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 电流-静态（最大值） | 1µA |
| 电路数 | 1 |
| 输入数 | 2 |
| 逻辑电平-低 | - |
| 逻辑电平-高 | - |
| 逻辑类型 | 与门 |
