Datasheet下载- 型号： NCP1378PG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP1378PG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP1378PG价格参考。ON SemiconductorNCP1378PG封装/规格：未分类， 暂无。您可以下载NCP1378PG参考资料、Datasheet数据手册功能说明书，资料中有NCP1378PG 详细功能的应用电路图电压和使用方法及教程。
NCP1378PG 是安森美（ON Semiconductor）推出的一款高性能电流模式 PWM 控制器，专为离线式反激（Flyback）拓扑设计，属于PMIC - DC-DC开关式控制器类别。其典型应用场景包括： 1. 中小功率AC-DC适配器与充电器：如手机/平板充电器、机顶盒电源、LED驱动电源等，支持宽输入电压范围（85–265 VAC），配合光耦反馈实现高精度稳压； 2. 待机电源（Standby Power Supply）：具备绿色模式（跳周期模式），轻载时自动降低开关频率，显著提升效率并满足Energy Star及DoE VI级能效要求； 3. 工业与家电辅助电源：为控制板、MCU、传感器等提供隔离、稳定的+5V/+3.3V偏置电压； 4. LED照明驱动：适用于隔离型恒压/恒流LED电源（需外加恒流电路），支持准谐振（QR）工作，降低EMI与开关损耗； 5. 通用离线开关电源：内置软启动、过压保护（OVP）、欠压锁定（UVLO）、逐周期限流及过热关断功能，可靠性高，适用于对成本与性能平衡要求较高的中端电源系统。 该芯片不集成高压MOSFET，需外接MOSFET，灵活性高，设计成熟，广泛用于20W以内高能效、低待机功耗的隔离式开关电源方案中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| Cuk | 无 |
| 描述 | IC REG CTRLR FLYBACK PWM 7-PDIP |
| 产品分类 | PMIC - 稳压器 - DC DC 切换控制器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

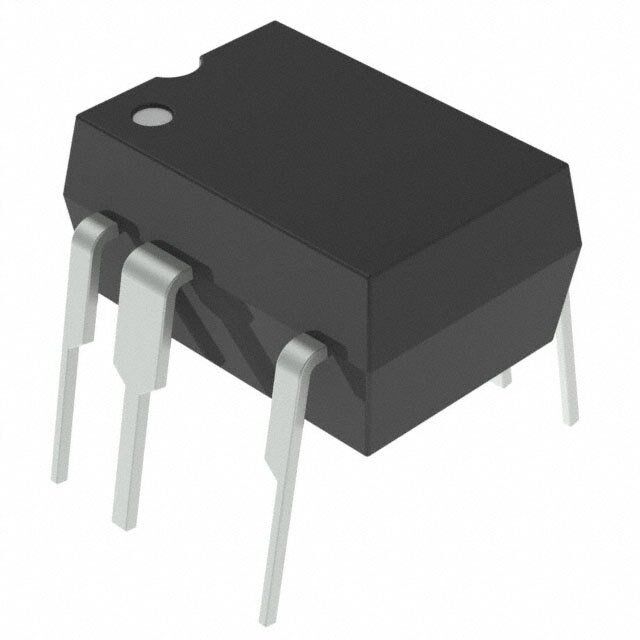

| 产品图片 |
|
| 产品型号 | NCP1378PG |
| PCN过时产品 | |
| PWM类型 | 电流模式 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 倍增器 | 无 |
| 其它名称 | NCP1378PGOSCT |
| 分频器 | 无 |
| 包装 | 剪切带 （CT） |
| 升压 | 无 |
| 占空比 | - |
| 反向 | 无 |
| 反激式 | 是 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm），7 引线 |
| 工作温度 | 0°C ~ 125°C |
| 标准包装 | 1 |
| 电压-电源 | 8.2 V ~ 18 V |
| 输出数 | 1 |
| 降压 | 无 |
| 隔离式 | 无 |
| 频率-最大值 | 100kHz |
