Datasheet下载- 型号： NCP1217AP100
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP1217AP100由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP1217AP100价格参考。ON SemiconductorNCP1217AP100封装/规格：未分类， 暂无。您可以下载NCP1217AP100参考资料、Datasheet数据手册功能说明书，资料中有NCP1217AP100 详细功能的应用电路图电压和使用方法及教程。
NCP1217AP100 是安森美（ON Semiconductor）推出的高性能电流模式PWM控制器，专为离线式AC-DC反激变换器设计，属PMIC中的“AC-DC转换器/离线开关控制器”类别。其典型应用场景包括： 1. 中小功率通用适配器：如手机充电器、机顶盒电源、网络路由器/光猫电源（输出功率约5–30W），凭借固定100kHz开关频率与内置斜坡补偿，实现高效率与良好EMI性能； 2. 工业与家电辅助电源：为PLC模块、智能电表、白色家电（如微波炉控制板、冰箱主控电源）提供隔离、稳定的+5V/+3.3V偏置电压； 3. LED照明驱动电源：适用于非调光或前沿/后沿可控硅调光兼容的LED驱动器（需搭配适当反馈电路），满足能效标准（如DoE VI级、Energy Star）； 4. 待机电源（Standby Supply）：支持超低启动电流（<100μA）和跳周期（Burst Mode）轻载控制，显著降低空载功耗（可＜75mW），符合严苛的待机能耗法规。 该芯片集成650V高压启动电路、逐周期过流保护、过温关断及VCC欠压锁定（UVLO），无需外部启动电阻，简化设计并提升可靠性。其SOIC-8封装便于PCB布局，广泛用于成本敏感、空间受限且需高可靠性的离线电源系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC CTRLR PWM CM OVP HV 8DIP |
| 产品分类 | PMIC - AC-DC 转换器，离线开关 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

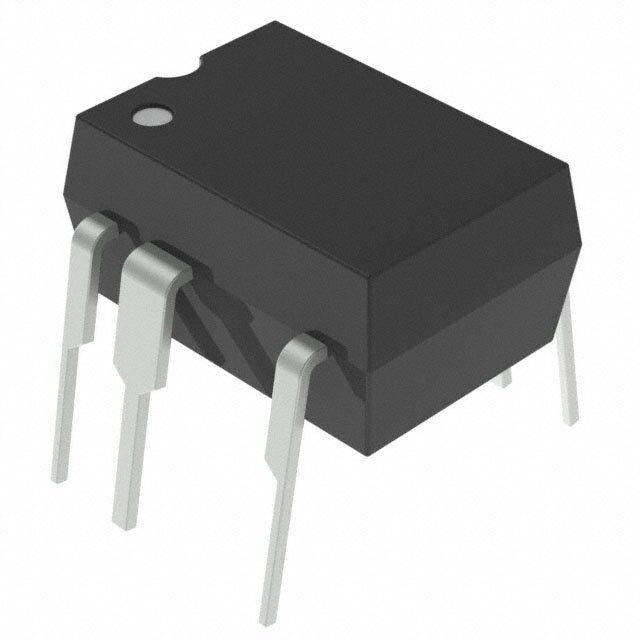

| 产品图片 |
|
| 产品型号 | NCP1217AP100 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 7-PDIP |
| 功率(W) | - |
| 包装 | 管件 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm），7 引线 |
| 工作温度 | 0°C ~ 125°C |
| 标准包装 | 1,000 |
| 电压-击穿 | - |
| 电压-输入 | 8.3 V ~ 16 V |
| 电压-输出 | - |
| 输出隔离 | 隔离 |
| 频率范围 | 90kHz ~ 110kHz |
