Datasheet下载- 型号： MV10-10FBX-BOTTLE
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MV10-10FBX-BOTTLE由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MV10-10FBX-BOTTLE价格参考。3MMV10-10FBX-BOTTLE封装/规格：未分类， 暂无。您可以下载MV10-10FBX-BOTTLE参考资料、Datasheet数据手册功能说明书，资料中有MV10-10FBX-BOTTLE 详细功能的应用电路图电压和使用方法及教程。
3M MV10-10FBX-BOTTLE 是一款专为工业与电气连接设计的铲形（叉形）端子，适用于截面积约10 AWG（约5.26 mm²）导线，采用镀锡铜材质，具备优良导电性与耐腐蚀性。其“BOTTLE”后缀表明该型号以瓶装（Bottle Pack）形式供应，便于自动化取料或小批量手工装配。 典型应用场景包括： - 工业控制柜接线：用于PLC输出模块、继电器、断路器等设备的电源或信号回路连接，提供牢固、低接触电阻的压接式连接； - 照明与电源系统：在商业/工业LED驱动器、开关电源、配电箱中，实现导线与接线柱（如欧式端子台、螺钉端子）的快速可靠连接； - 轨道交通及工程机械线束：得益于3M严格的UL/CSA认证（如UL 486A-B），满足振动环境下的抗松脱要求，常用于车厢控制线、泵阀供电回路； - 维修与售后替换：瓶装包装适合现场维护场景，便于电工按需取用，避免散件丢失。 该端子不适用于高频信号或高精度测量回路，且需配合3M推荐的专用压接工具（如MP-100）以确保压接质量与认证合规性。使用前应确认导线绝缘外径与端子绝缘套管匹配，并遵循IEC 60947-7-1等标准规范。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FORK BLOCK VINYL INSUL 50PC |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | 3M |
| 数据手册 | |

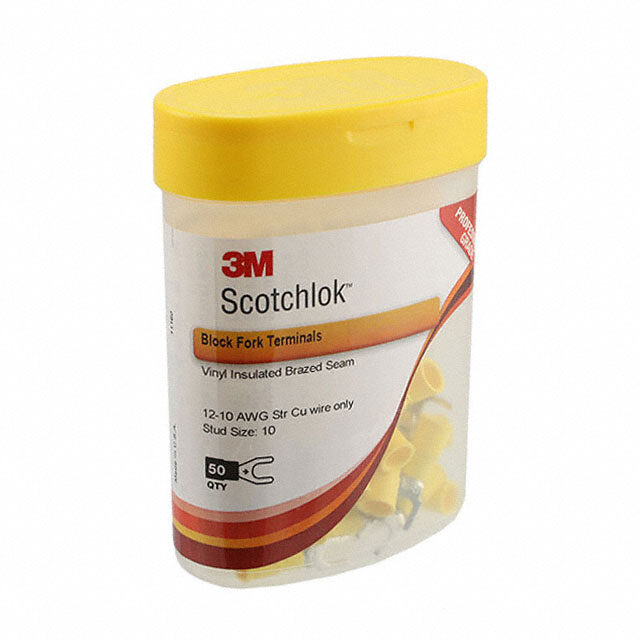

| 产品图片 |
|
| 产品型号 | MV10-10FBX-BOTTLE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Scotchlok™ |
| 其它名称 | 00051128587669 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.320"（8.13mm） |
| 材料-绝缘 | 乙烯基 |
| 标准包装 | 50 |
| 特性 | 铜焊缝 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/scotchlok-tools-and-connectors/52970 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 线规 | 10-12 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.250"（6.35mm） |
| 舌簧内开口 | - |
| 螺柱/凸片尺寸 | 10 接线柱 |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度-总 | 1.030"（26.16mm） |
| 长度-环中心到端子 | 0.290"（7.37mm） |
| 长度-端子 | 0.550"（13.97mm） |
| 颜色 | 黄 |
