Datasheet下载- 型号： MUR550PF
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUR550PF由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUR550PF价格参考。ON SemiconductorMUR550PF封装/规格：未分类， 暂无。您可以下载MUR550PF参考资料、Datasheet数据手册功能说明书，资料中有MUR550PF 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 MUR550PF 是一款超快恢复整流二极管（Ultrafast Recovery Rectifier），主要应用于中高频开关电源系统。其典型参数包括：5A 平均整流电流、500V 反向重复峰值电压（VRRM）、35ns 超快反向恢复时间（trr）及低正向压降（约1.85V @ 5A），兼具高效率与低开关损耗。 典型应用场景包括： - 开关电源（SMPS）中的输出整流级，尤其适用于20–100 kHz工作频率的AC-DC适配器、PC电源、工业电源等； - DC-DC变换器（如正激、反激拓扑）的次级同步整流替代方案或辅助整流回路； - UPS不间断电源、LED驱动电源及变频器中的高频整流环节； - 需要快速换向与抑制反向恢复噪声的场合，如PFC（功率因数校正）电路的升压二极管（适用于中等功率段）； - 工业控制设备、通信电源模块等对温升和可靠性要求较高的环境（采用TO-220F绝缘封装，可直接安装散热器）。 该器件不适用于工频（50/60Hz）半波/全波整流（此时普通整流管更经济），也不推荐用于需极高dv/dt耐受或超低漏电流的精密传感电路。实际选型需结合热设计与浪涌电流余量评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 520V 5A TO220AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

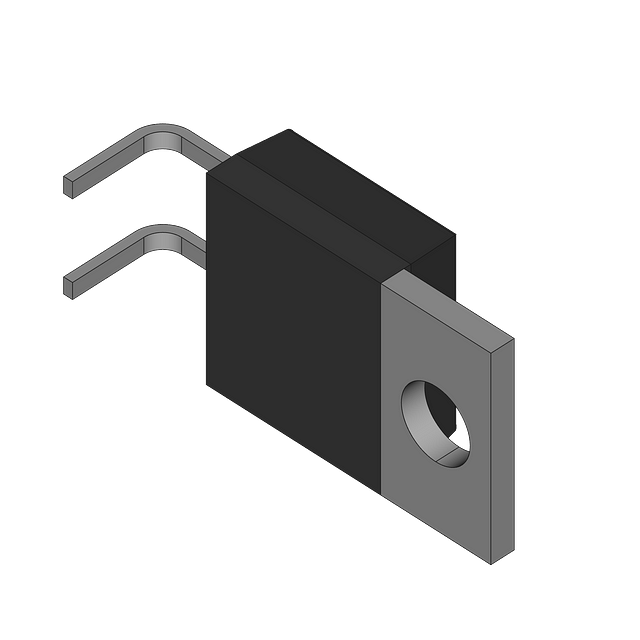

| 产品图片 |
|
| 产品型号 | MUR550PF |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 1.15V @ 5A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 520V |
| 二极管类型 | 标准 |
| 供应商器件封装 | TO-220AC |
| 包装 | 管件 |
| 反向恢复时间(trr) | 95ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 520V |
| 电流-平均整流(Io) | 5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
