Datasheet下载- 型号： MUR120
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUR120由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUR120价格参考。ON SemiconductorMUR120封装/规格：未分类， 暂无。您可以下载MUR120参考资料、Datasheet数据手册功能说明书，资料中有MUR120 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的MUR120是一款超快恢复整流二极管（Ultrafast Recovery Rectifier），额定参数为1A/200V，反向恢复时间典型值约50ns，正向压降低（约1.15V @ 1A），具有软恢复特性，可有效抑制EMI。 其主要应用场景包括： - 开关电源（SMPS）次级整流：适用于小功率AC-DC适配器、充电器、LED驱动电源等，尤其在高频（50–500kHz）工作条件下，超快恢复特性可减少开关损耗与噪声； - DC-DC变换器：作为续流二极管或同步整流辅助二极管，提升转换效率； - 高频逆变电路与PWM控制电路：如小型电机驱动、电子镇流器中，用于快速换向与能量回馈； - 消费类电子与工业控制板卡：因体积小（DO-41封装）、可靠性高、温度特性好（工作结温达175℃），广泛用于空间受限且需稳定整流的场合。 注意：MUR120属单管单阳极结构，不适用于桥式整流（需外接四颗）；设计时需预留足够散热余量，并避免持续接近极限参数运行。 （字数：298）
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 200V 1A AXIAL |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

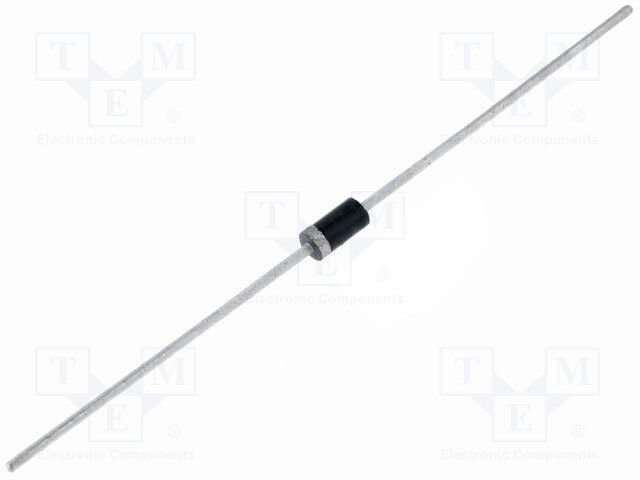

| 产品图片 |
|
| 产品型号 | MUR120 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 875mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 2µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | 轴向 |
| 其它名称 | MUR120OS |
| 包装 | 散装 |
| 反向恢复时间(trr) | 35ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 1,000 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
