产品简介:
ICGOO电子元器件商城为您提供MUN5315DW1T1由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 MUN5315DW1T1价格参考。ON SemiconductorMUN5315DW1T1封装/规格:未分类, 暂无。您可以下载MUN5315DW1T1参考资料、Datasheet数据手册功能说明书,资料中有MUN5315DW1T1 详细功能的应用电路图电压和使用方法及教程。
MUN5315DW1T1 是安森美(ON Semiconductor)推出的双通道NPN型预偏置双极晶体管阵列(Bias Resistor Built-in Transistor, BRT),内置基极-发射极和基极-集电极电阻(典型值:R₁ = 10 kΩ,R₂ = 10 kΩ),采用SOT-363(SC-70-6)小型封装。 其主要应用场景包括: ✅ 数字逻辑电平转换与驱动:常用于微控制器(如STM32、PIC、ESP32)GPIO口驱动LED、小型继电器、蜂鸣器或MOSFET栅极,简化外围电路(无需外接偏置电阻)。 ✅ 负载开关控制:作为低功耗、中速开关,控制电源通断或信号通路(如USB端口使能、传感器供电管理)。 ✅ 工业I/O接口:在PLC模块、传感器信号调理板中,用于隔离和电平适配,提升抗干扰能力。 ✅ 消费电子待机/唤醒电路:因关断漏电流极小(ICEO < 100 nA)、开启阈值明确,适用于电池供电设备的低功耗状态切换。 ✅ 替代传统分立BJT+电阻方案:节省PCB面积、降低BOM成本与贴装风险,提升生产一致性与可靠性。 该器件最大集电极电流IC为100 mA(每通道),VCEO = 50 V,hFE典型值为160(IC=5 mA),具备良好开关特性与温度稳定性,适用于工作温度范围−55°C ~ +150°C的工业及汽车级应用(符合AEC-Q101标准)。 注意:不适用于高频(>10 MHz)或大功率开关场景,亦不可直接驱动电机等感性重载——需配合功率器件使用。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN/PNP SOT363 |
| 产品分类 | 晶体管(BJT) - 阵列﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

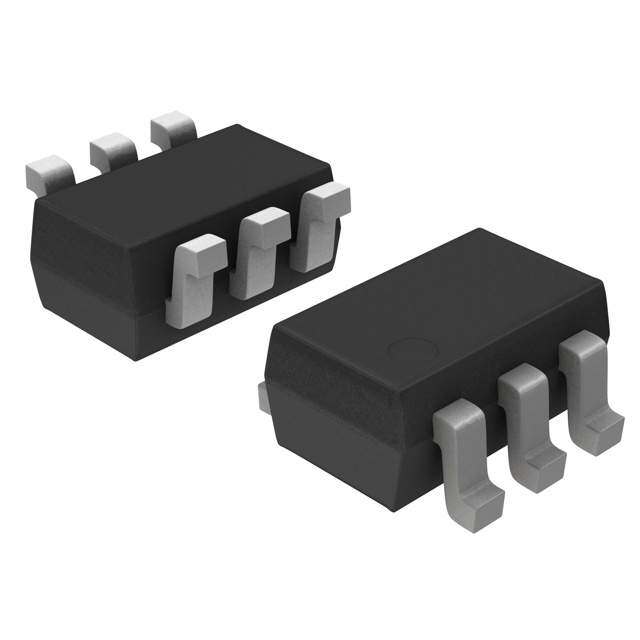

| 产品图片 |
|
| 产品型号 | MUN5315DW1T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值(最大值) | 250mV @ 1mA,10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)(最小值) | 160 @ 5mA,10V |
| 供应商器件封装 | SC-88/SC70-6/SOT-363 |
| 功率-最大值 | 250mW |
| 包装 | 带卷 (TR) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSSOP,SC-88,SOT-363 |
| 晶体管类型 | 1 个 NPN,1 个 PNP - 预偏压式(双) |
| 标准包装 | 3,000 |
| 电压-集射极击穿(最大值) | 50V |
| 电流-集电极(Ic)(最大值) | 100mA |
| 电流-集电极截止(最大值) | 500nA |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 10k |
| 频率-跃迁 | - |
