产品简介:
ICGOO电子元器件商城为您提供MUN5116DW1T1由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 MUN5116DW1T1价格参考。ON SemiconductorMUN5116DW1T1封装/规格:未分类, 暂无。您可以下载MUN5116DW1T1参考资料、Datasheet数据手册功能说明书,资料中有MUN5116DW1T1 详细功能的应用电路图电压和使用方法及教程。
MUN5116DW1T1 是安森美(ON Semiconductor)推出的双通道NPN型数字晶体管(预偏置BJT阵列),内置基极-发射极电阻(R1=10kΩ)和基极-集电极反馈电阻(R2=10kΩ),采用SOT-363(SC-70-6)小型封装。其典型应用场景包括: 1. 逻辑电平转换与接口驱动:适用于微控制器(如STM32、PIC、ESP32)GPIO直接驱动LED、小型继电器、蜂鸣器或低功耗指示灯,无需外置偏置电阻,简化PCB设计。 2. 数字开关与负载控制:常用于消费电子(如打印机、机顶盒、智能家电)中控制LED背光、状态指示灯、小功率信号通断等,支持3.3V/5V TTL/CMOS输入,饱和压降低(VCE(sat) ≈ 0.25V @ IC=10mA),功耗小。 3. 高密度板级应用:双通道结构+微型封装,适合空间受限的便携设备(如TWS耳机充电仓、IoT传感器节点),可替代两个分立数字晶体管,提升组装效率与可靠性。 4. 电平移位与反相缓冲:每通道具备固定增益特性,可用于简单信号反相或增强驱动能力,常见于电源管理模块中的使能(EN)信号调理电路。 注意:该器件不适用于大电流(IC持续>100mA)、高频放大或线性模拟应用;最大集电极电流为100mA(脉冲),建议工作在开关状态。需注意ESD防护及PCB散热设计。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS DUAL PNP SOT363 |
| 产品分类 | 晶体管(BJT) - 阵列﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

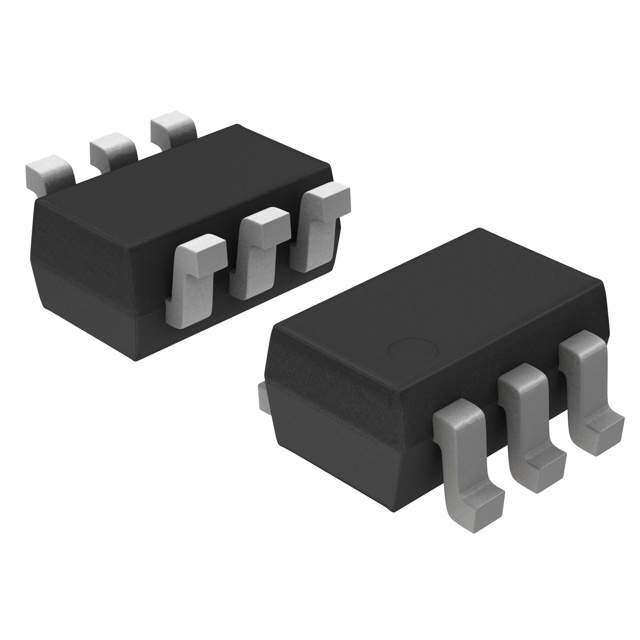

| 产品图片 |
|
| 产品型号 | MUN5116DW1T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值(最大值) | 250mV @ 1mA,10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)(最小值) | 160 @ 5mA,10V |
| 供应商器件封装 | SC-88/SC70-6/SOT-363 |
| 功率-最大值 | 250mW |
| 包装 | 带卷 (TR) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSSOP,SC-88,SOT-363 |
| 晶体管类型 | 2 个 PNP 预偏压式(双) |
| 标准包装 | 3,000 |
| 电压-集射极击穿(最大值) | 50V |
| 电流-集电极(Ic)(最大值) | 100mA |
| 电流-集电极截止(最大值) | 500nA |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | - |
