Datasheet下载- 型号： MSMP8.0A-M3/89A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MSMP8.0A-M3/89A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MSMP8.0A-M3/89A价格参考。VishayMSMP8.0A-M3/89A封装/规格：未分类， 暂无。您可以下载MSMP8.0A-M3/89A参考资料、Datasheet数据手册功能说明书，资料中有MSMP8.0A-M3/89A 详细功能的应用电路图电压和使用方法及教程。

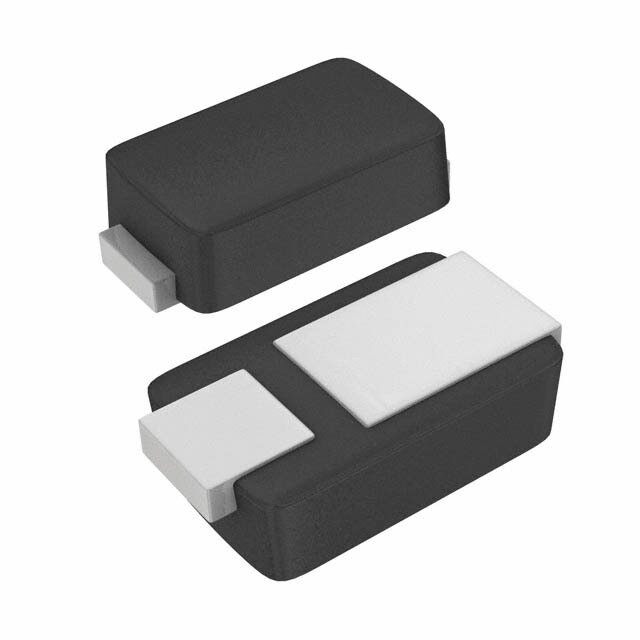

MSMP8.0A-M3/89A 是 Vishay Semiconductor Diodes Division 推出的一款表面贴装（SMD）单向TVS（瞬态电压抑制）二极管，标称反向关断电压为8.0 V，峰值脉冲功率为600 W（10/1000 μs波形），适用于IEC 61000-4-2 ESD（±30 kV接触放电）及IEC 61000-4-4 EFT等标准防护。 其典型应用场景包括： - 通信接口保护：如RS-232、RS-485、CAN总线、USB 2.0端口的静电与浪涌防护； - 工业控制设备：PLC输入/输出模块、传感器信号线（如4–20 mA环路）、编码器接口等易受感应浪涌或ESD冲击的节点； - 电源输入端初级防护：在低压直流供电（如9–12 V系统）前端，配合保险丝或PTC，抑制开关噪声、感性负载反冲及雷击感应浪涌； - 消费电子与汽车电子：车载信息娱乐系统（IVI）、车身控制模块（BCM）中对低电压敏感IC（如MCU、CAN收发器）的IO引脚提供钳位保护。 该器件采用DO-214AC（SMA）封装，尺寸紧凑（约4.5×2.7 mm），具备低钳位电压（典型VC ≈ 12.5 V @ IPP）、快速响应（<1 ps），且符合AEC-Q101汽车级可靠性认证（M3/89A后缀代表符合该标准），因此也适用于严苛环境下的车载应用。需注意：设计时应确保PCB布局短而宽，接地路径低感，并避免与被保护线路并联过大寄生电容，以维持高频ESD防护效能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 8VWM 13.6VC MICROSMP |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | MSMP8.0A-M3/89A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TransZorb® |
| 不同频率时的电容 | - |
| 供应商器件封装 | MicroSMP |
| 功率-峰值脉冲 | 150W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | MicroSMP |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 4,500 |
| 电压-击穿（最小值） | 8.89V |
| 电压-反向关态（典型值） | 8V |
| 电压-箝位（最大值）@Ipp | 13.6V |
| 电流-峰值脉冲(10/1000µs) | 11A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
