Datasheet下载- 型号： MSKD100-08
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MSKD100-08由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MSKD100-08价格参考。American Microsemiconductor, Inc.MSKD100-08封装/规格：未分类， 暂无。您可以下载MSKD100-08参考资料、Datasheet数据手册功能说明书，资料中有MSKD100-08 详细功能的应用电路图电压和使用方法及教程。
MSKD100-08 是 Microsemi Corporation（现属 Microchip Technology）推出的高压、大电流双共阴极肖特基整流器阵列，采用TO-247封装。其额定参数为：反向重复峰值电压 VRRM = 800 V，平均正向整流电流 IF(AV) = 100 A（每单元），典型正向压降低（约1.8–2.2 V @ 50 A），具备快速恢复特性与高浪涌电流承受能力。 该器件主要应用于中高功率、高效率的工业级电源系统，典型场景包括： 1. 开关电源（SMPS）次级整流：在通信基站、服务器电源及工业UPS中，用于DC-DC变换器或LLC谐振变换器的输出整流，兼顾效率与热管理； 2. 光伏逆变器：作为升压电路或逆变桥臂的续流/整流二极管，耐受高直流母线电压（如600–800 V DC输入）； 3. 电机驱动与变频器：用于制动单元能量回馈回路或辅助电源整流，满足高可靠性与长寿命要求； 4. 感应加热与焊接电源：在高频、大电流工况下提供稳定整流，减少导通损耗与温升。 其双单元共阴极结构便于并联使用或构成全波整流，适合空间受限但需高功率密度的设计。需配合合理散热设计（如强制风冷或水冷）以保障长期运行可靠性。 （注：Microsemi 已于2018年被 Microchip 收购，该型号当前由 Microchip 提供技术支持与供货。）
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE MOD GPP 800V 100A SD1 |
| 产品分类 | 二极管，整流器 - 模块 |
| 品牌 | Microsemi Power Products Group |
| 数据手册 | http://www.microsemi.com/document-portal/doc_download/123886-mskd100-msad100-mscd100-rev2-pdfhttp://www2.microsemi.com/document-portal/doc_download/14813-power-products-group-ppg-catalog |

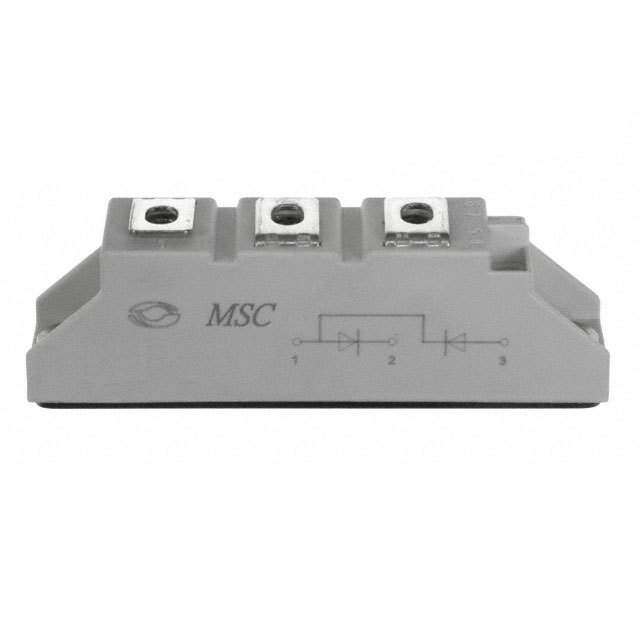

| 产品图片 |
|
| 产品型号 | MSKD100-08 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.35V @ 300A |
| 不同 Vr时的电流-反向漏电流 | 5mA @ 800V |
| 二极管类型 | 标准 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | D1 |
| 其它名称 | MSKD10008 |
| 包装 | 散装 |
| 反向恢复时间(trr) | - |
| 安装类型 | 底座安装 |
| 封装/外壳 | D1 |
| 标准包装 | 1 |
| 电压-DC反向(Vr)（最大值） | 800V |
| 电流-平均整流(Io)（每二极管） | 100A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
