Datasheet下载- 型号： MP2-SP10-51M1-KR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP2-SP10-51M1-KR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP2-SP10-51M1-KR价格参考。3MMP2-SP10-51M1-KR封装/规格：未分类， 暂无。您可以下载MP2-SP10-51M1-KR参考资料、Datasheet数据手册功能说明书，资料中有MP2-SP10-51M1-KR 详细功能的应用电路图电压和使用方法及教程。
3M MP2-SP10-51M1-KR 是一款专用于背板连接系统的高可靠性专用连接器，属于3M公司MP2系列高速背板互连解决方案。其典型应用场景包括：通信与网络设备（如高端路由器、交换机、基站基带单元BBU），工业自动化控制系统（如PLC背板架构、模块化I/O系统），以及测试测量仪器（如ATE自动测试设备中的可扩展机架式背板）。该连接器采用差分对优化设计，支持高达25 Gbps的数据传输速率（兼容PCIe Gen4、SAS-3等协议），具备优异的信号完整性与EMI屏蔽性能；其直插式（mezzanine）结构支持板对板垂直堆叠，适用于紧凑型多层背板架构；独特的锁扣与导向设计确保高插拔次数（≥500次）及抗振动可靠性，满足严苛工业与电信环境要求。MP2-SP10-51M1-KR 中的“KR”后缀表明其符合IEEE 802.3ap标准，专为背板通道（Backplane Channel）应用优化，适用于无需电缆转接、直接PCB-to-PCB高速互联的场景，常见于COTS（商用现成）加固服务器、边缘计算节点及5G核心网处理单元等需高密度、高带宽、长寿命连接的系统中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN PWR SKT 2-FB 10POS 5ROW R/A |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs666N0cCOrrrrQ- |

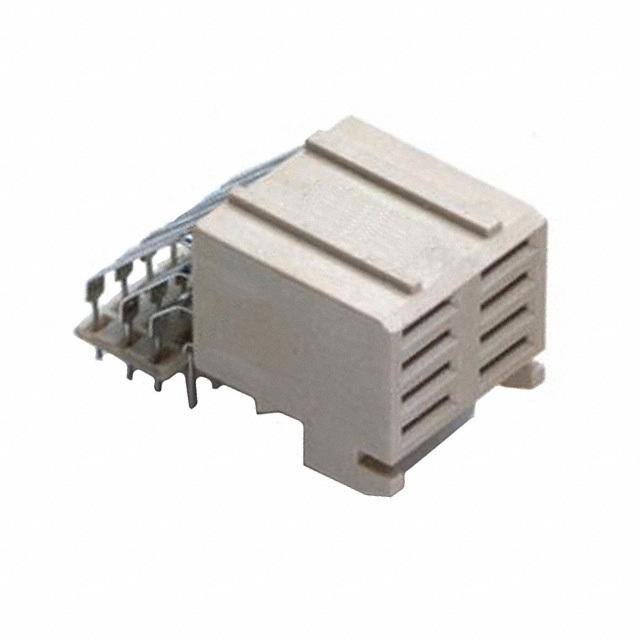

| 产品图片 |
|
| 产品型号 | MP2-SP10-51M1-KR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MetPak™ MP2 |
| 其它名称 | 00051111054017 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 板边缘，通孔，直角 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 5 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 840 |
| 特性 | 板导轨，板锁，衬垫 |
| 端接 | 焊接 |
| 触头布局（典型） | 10 电源 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器样式 | 叶片形电源 |
| 连接器用途 | 背板 |
| 连接器类型 | 插座，母型刀片插口 |
| 针脚数 | 10 |
| 间距 | - |
| 颜色 | 浅褐 |
| 额定电压 | - |
| 额定电流 | - |
