Datasheet下载- 型号： MP2-S090G-51M1-C-LR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP2-S090G-51M1-C-LR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP2-S090G-51M1-C-LR价格参考。3MMP2-S090G-51M1-C-LR封装/规格：未分类， 暂无。您可以下载MP2-S090G-51M1-C-LR参考资料、Datasheet数据手册功能说明书，资料中有MP2-S090G-51M1-C-LR 详细功能的应用电路图电压和使用方法及教程。
3M MP2-S090G-51M1-C-LR 是一款专用于背板连接系统的高密度、高速专用连接器，属于3M公司MP2系列。其典型应用场景包括： - 通信与网络设备：如高端路由器、交换机、基站基带单元（BBU）及光传输设备中，用于主控板、业务板与背板之间的高速信号互连（支持PCIe Gen4/Gen5、SAS/SATA、以太网等协议）。 - 服务器与数据中心设备：在模块化刀片服务器、AI加速服务器中，实现计算板卡（CPU/GPU/FPGA）与背板间的可靠、低串扰、低延迟连接，满足高带宽（≥28 Gbps/lane）和信号完整性要求。 - 工业与医疗高端系统：如大型影像设备（MRI、CT）、工控背板架构系统，依赖其高可靠性、耐振动设计及宽温工作范围（-40°C ~ +85°C）。 该型号为直插式（Right-Angle）、90°弯角、单排针脚结构，带屏蔽罩（“C”后缀代表屏蔽版本），支持差分对精确阻抗控制（100Ω±10%），并具备防误插导向设计和高插拔寿命（≥500次）。其“LR”标识表明符合3M长寿命（Long Life）触点镀层工艺，提升抗氧化与接触稳定性，适用于长期运行、免维护的严苛环境。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SOCKET INVERSE 90POS 5ROW |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs666N0ACOrrrrQ- |

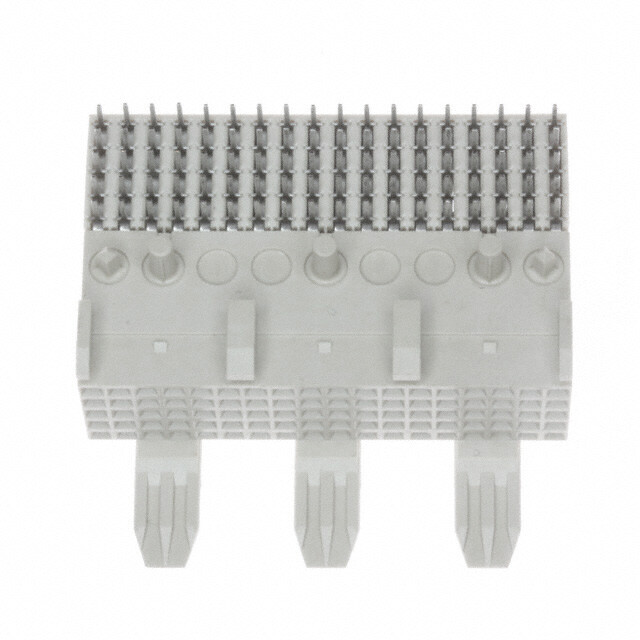

| 产品图片 |
|
| 产品型号 | MP2-S090G-51M1-C-LR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MetPak™ MP2 |

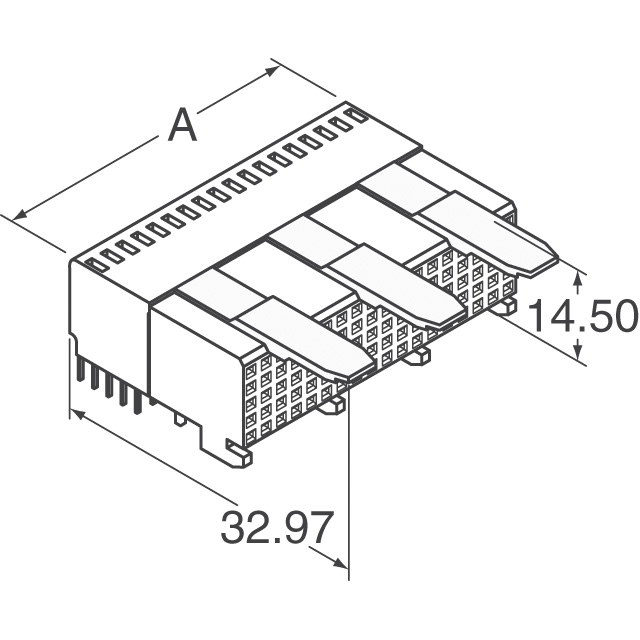

| 产品目录绘图 |
|
| 其它名称 | 3M5503 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 管件 |
| 安装类型 | 板边缘，通孔，直角 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 5 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 224 |
| 特性 | 板导轨，板锁，衬垫 |
| 端接 | 焊接 |
| 触头布局（典型） | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 3µin （0.08µm） |
| 连接器样式 | Futurebus+® |
| 连接器用途 | 背板 |
| 连接器类型 | 插座，母形插口 |
| 配套产品 | /product-detail/zh/MP2-H090-54S2-S-TG30/MP2-H090-54S2-S-TG30-ND/1142278/product-detail/zh/MP2-H090-51S1-S-TG30/MP2-H090-51S1-S-TG30-ND/1142277/product-detail/zh/MP2-H090-51P1-S-TR30/MP2-H090-51P1-S-TR30-ND/1142276 |
| 针脚数 | 90 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 浅褐 |
| 额定电压 | - |
| 额定电流 | 1.5A |
