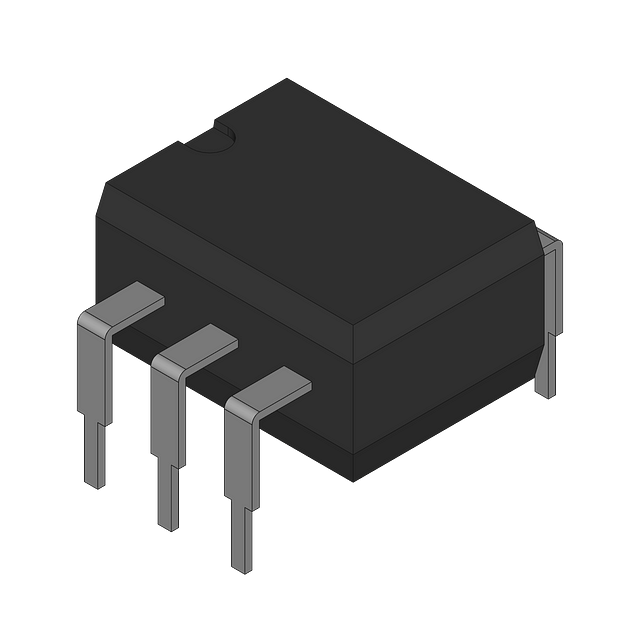

图片仅供参考
详细数据请看参考数据手册
- 型号： MOC8100VM
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC8100VM由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC8100VM价格参考。Fairchild SemiconductorMOC8100VM封装/规格：未分类， 暂无。您可以下载MOC8100VM参考资料、Datasheet数据手册功能说明书，资料中有MOC8100VM 详细功能的应用电路图电压和使用方法及教程。
MOC8100VM 是安森美（ON Semiconductor）推出的单通道光隔离器（光电晶体管输出型），采用DIP-6封装，具有高隔离电压（5000 VRMS）、高共模抑制比（CMR ≥ 10 kV/μs）和宽工作温度范围（–40°C 至 +100°C）。其典型应用场景包括： - 工业控制：用于PLC输入模块中隔离现场开关信号（如按钮、限位开关、传感器），防止高压干扰或接地环路影响控制器。 - 电源系统：在AC-DC或DC-DC开关电源中，实现反馈回路隔离（如与TL431配合构成次级稳压反馈），保障一次侧与二次侧电气隔离及安全。 - 电机驱动与继电器控制：驱动固态继电器（SSR）或作为功率器件（如IGBT/MOSFET栅极驱动的前级隔离），提供可靠电平转换与噪声隔离。 - 医疗与楼宇自动化设备：满足IEC/UL安全标准，适用于需加强绝缘的低压控制系统，如病床控制面板、智能照明调光模块等。 该器件响应速度适中（tON/tOFF ≈ 2–5 μs），适合中低频开关应用（≤20 kHz），不适用于高速数字通信。其高CTR（电流传输比，典型值20%–50%）支持直接驱动中小功率负载，简化外围电路设计。注意需合理设计LED限流电阻（推荐IF=10 mA），以兼顾寿命与响应性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 7.5KV TRANS W/BASE 6DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | MOC8100VM |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 500mV |
| 上升/下降时间（典型值） | 2µs， 2µs |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 2µs， 3µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 7500Vpk |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | - |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 30% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
