Datasheet下载- 型号： MOC70P3
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC70P3由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC70P3价格参考。Fairchild SemiconductorMOC70P3封装/规格：未分类， 暂无。您可以下载MOC70P3参考资料、Datasheet数据手册功能说明书，资料中有MOC70P3 详细功能的应用电路图电压和使用方法及教程。
MOC70P3 是安森美（ON Semiconductor）推出的槽型光电遮断器（光电开关），采用红外LED与NPN光电晶体管对置封装于U形槽中，具有电气隔离、响应快、抗干扰强等特点。其典型应用场景包括： - 工业自动化：用于限位检测、计数（如传送带物品计数）、位置反馈（如门/盖开合状态监测）、旋转编码器的零点定位等； - 办公设备：打印机、复印机中纸张有无检测、卡纸检测及进纸定位； - 家用电器：洗衣机/洗碗机门盖安全联锁（确保运行时门闭合）、扫地机器人悬崖检测（配合反射板实现边缘识别）； - 消费电子：自动售货机货道出货确认、游戏手柄按键状态检测（需配合机械挡片）； - 安防与楼宇控制：简易入侵检测（如抽屉/柜门开启触发）、电梯轿厢门防夹辅助检测。 该器件工作电压低（LED正向电流IF=20mA，晶体管集电极-发射极耐压VCEO=30V），输出为有源低电平（饱和导通时VO≈0.4V），可直接驱动微控制器GPIO或继电器驱动电路，无需额外放大。注意需配合合适限流电阻使用LED端，并避免环境强光直射以保障可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 传感器，变送器 |
| 描述 | SENS OPTO SLOT 5.08MM TRANS THRU |
| 产品分类 | 光学传感器 - 光断续器 - 槽型 - 晶体管输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

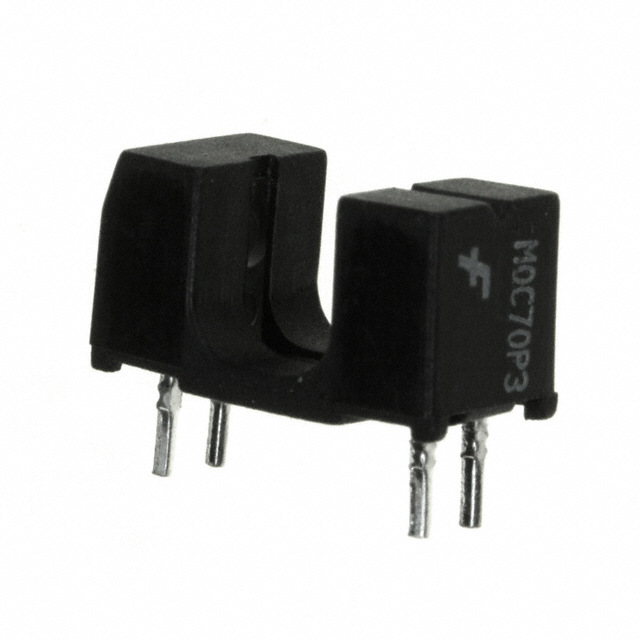

| 产品图片 |
|
| 产品型号 | MOC70P3 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 包装 | 管件 |
| 响应时间 | 20µs， 80µs |
| 安装类型 | 通孔 |
| 封装/外壳 | PCB 安装 |
| 工作温度 | -55°C ~ 100°C |
| 感应方法 | 可传导的 |
| 感应距离 | 0.200"（5.08mm） |
| 标准包装 | 55 |
| 电压-集射极击穿（最大值） | 30V |
| 电流-DC正向(If) | 50mA |
| 电流-集电极(Ic)（最大值） | 20mA |
| 类型 | 无放大 |
| 输出配置 | 光电晶体管 |
