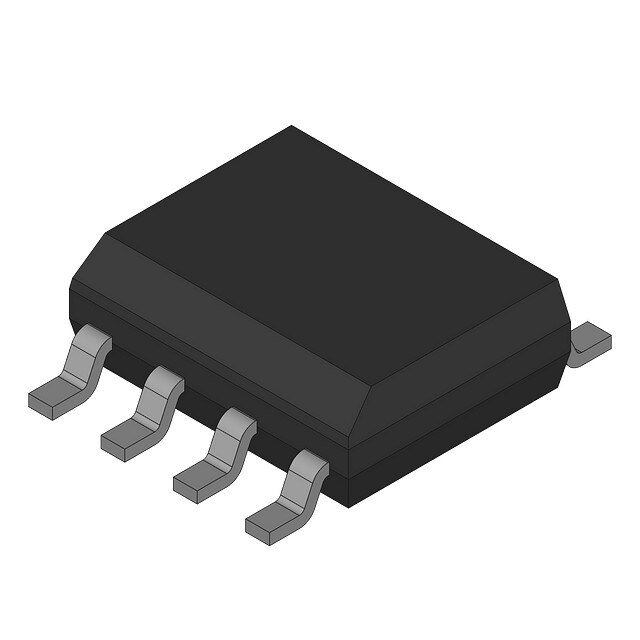

图片仅供参考

详细数据请看参考数据手册

型号： MOC215-M
制造商： Fairchild Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MOC215-M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC215-M价格参考。Fairchild SemiconductorMOC215-M封装/规格：未分类，暂无。您可以下载MOC215-M参考资料、Datasheet数据手册功能说明书，资料中有MOC215-M 详细功能的应用电路图电压和使用方法及教程。

MOC215-M 是 Fairchild Semiconductor（现属ON Semiconductor）推出的单通道光耦合器，属于“光隔离器—晶体管输出型”（即光电晶体管输出型光耦）。其核心结构为红外LED驱动硅NPN光电晶体管，提供输入与输出之间的电气隔离（隔离电压典型值为2500Vrms），电流传输比（CTR）为20%～100%（典型值40%），响应时间较快（tON/tOFF约2–5μs），适用于中速数字信号隔离。

典型应用场景包括：
1. 交流/直流电源反馈控制：在开关电源（SMPS）中隔离次级侧电压反馈信号至初级侧PWM控制器（如UC384x系列），提升系统安全性和抗干扰能力；
2. 微控制器I/O隔离：保护MCU（如STM32、PIC）GPIO免受工业现场高压、浪涌或噪声影响，常用于PLC数字输入模块、继电器驱动接口；
3. 电机控制与固态继电器（SSR）驱动：隔离MCU逻辑电平与功率器件（如IGBT/MOSFET栅极驱动芯片）之间的控制信号；
4. 通信接口电平转换与隔离：用于RS-232/RS-485收发器前端，实现地电位差抑制和噪声隔离；
5. 家电与白色家电控制：如空调、洗衣机中的压缩机/水泵驱动电路隔离，满足安规（IEC/UL）对功能隔离与加强绝缘的要求。

注意：MOC215-M不适用于线性模拟信号传输（因CTR非线性且温漂大），亦不推荐用于高频开关（>10kHz）或高精度反馈场合（此时建议选用线性光耦如HCNR201或数字隔离器）。实际应用中需合理设计LED限流电阻，并注意CTR衰减及温度降额。
