Datasheet下载- 型号： MMSTA55-7-F
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMSTA55-7-F由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMSTA55-7-F价格参考。Diodes Inc.MMSTA55-7-F封装/规格：未分类， 暂无。您可以下载MMSTA55-7-F参考资料、Datasheet数据手册功能说明书，资料中有MMSTA55-7-F 详细功能的应用电路图电压和使用方法及教程。
MMSTA55-7-F 是 Diodes Incorporated 推出的一款通用 NPN 小信号双极结型晶体管（BJT），采用 SOT-323（SC-70）超小型表面贴装封装，具有低功耗、高增益（hFE 典型值 100–300 @ IC = 10 mA）、低饱和压降（VCE(sat) ≈ 0.25 V @ IC = 10 mA）和快速开关特性（fT ≈ 100 MHz）。 其典型应用场景包括： ✅ 低压小电流开关电路：如微控制器 I/O 口驱动 LED、蜂鸣器、继电器线圈或小型逻辑电平转换； ✅ 信号放大：用于便携式设备中的音频前置放大、传感器信号调理（如温度、光敏电阻微弱信号放大）； ✅ 电源管理辅助功能：在 DC-DC 转换器或 LDO 中作使能控制（EN）或反馈检测的有源开关； ✅ 消费类电子与物联网终端：适用于蓝牙耳机、智能手环、遥控器、烟雾报警器等空间受限、强调成本与功耗平衡的电池供电设备； ✅ 工业控制接口：PLC 输入/输出模块中作为光电耦合器后级驱动或数字信号缓冲隔离。 该器件额定集电极电流 IC = 150 mA（连续），VCEO = 60 V，工作结温范围 -55°C 至 +150°C，具备良好热稳定性与ESD防护（HBM ≥ 2 kV），符合AEC-Q200（车载应用兼容性测试）标准，亦可用于部分车规级非安全关键子系统（如信息娱乐外围电路）。 综上，MMSTA55-7-F 主要面向对尺寸、成本、可靠性要求较高的中低功率模拟/数字混合信号场景，是替代传统SOT-23 BJT的理想小型化选择。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | TRANSISTOR PNP 60V SC70-3两极晶体管 - BJT -60V 200mW |
| 产品分类 | 晶体管(BJT) - 单路分离式半导体 |
| 品牌 | Diodes Incorporated |
| 产品手册 | |

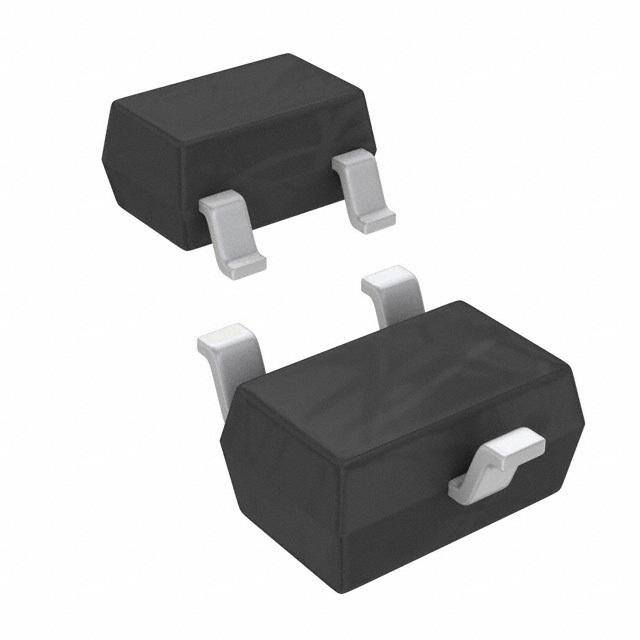

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,两极晶体管 - BJT,Diodes Incorporated MMSTA55-7-F- |
| 数据手册 | |
| 产品型号 | MMSTA55-7-F |
| PCN其它 | |
| RoHS指令信息 | http://diodes.com/download/4349 |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 10mA，100mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 100 @ 100mA，1V |
| 产品目录页面 | |
| 产品种类 | 两极晶体管 - BJT |
| 供应商器件封装 | SOT-323 |
| 其它名称 | MMSTA55-FDIDKR |
| 其它图纸 |
|
| 功率-最大值 | 200mW |
| 包装 | Digi-Reel® |
| 发射极-基极电压VEBO | - 4 V |
| 商标 | Diodes Incorporated |
| 增益带宽产品fT | 50 MHz |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | SC-70，SOT-323 |
| 封装/箱体 | SOT-323 |
| 工厂包装数量 | 3000 |
| 晶体管极性 | PNP |
| 晶体管类型 | PNP |
| 最大功率耗散 | 0.2 W |
| 最大工作温度 | + 150 C |
| 最大直流电集电极电流 | 0.5 A |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 电压-集射极击穿（最大值） | 60V |
| 电流-集电极(Ic)（最大值） | 500mA |
| 电流-集电极截止（最大值） | - |
| 直流集电极/BaseGainhfeMin | 100 |
| 系列 | MMSTA55 |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | - 60 V |
| 集电极—基极电压VCBO | - 60 V |
| 集电极—射极饱和电压 | - 0.25 V |
| 集电极连续电流 | - 0.5 A |
| 频率-跃迁 | 50MHz |
