Datasheet下载- 型号： MMBZ5231B
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMBZ5231B由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMBZ5231B价格参考。Fairchild SemiconductorMMBZ5231B封装/规格：未分类， 暂无。您可以下载MMBZ5231B参考资料、Datasheet数据手册功能说明书，资料中有MMBZ5231B 详细功能的应用电路图电压和使用方法及教程。
MMBZ5231B 是安森美（ON Semiconductor）推出的贴片齐纳二极管，标称稳压值为5.1V（容差±5%），功率为350mW（SOT-23封装），最大测试电流IZT为20mA。其典型应用场景包括： 1. 电压基准与参考：为低功耗模拟电路（如传感器信号调理、ADC/DAC参考源）提供稳定基准电压； 2. 过压保护（钳位）：与TVS或限流电阻配合，用于I/O端口或电源输入端的瞬态电压抑制（如ESD防护辅助钳位）； 3. 电源稳压/分流调节：在小电流负载（≤10mA）场合（如微控制器复位电路、LED偏置、逻辑电平转换）中实现简易稳压； 4. 反馈电路：在低成本开关电源或LDO反馈网络中作为分压式稳压检测点； 5. 电池电压监测：配合分压电阻检测锂电池（单节）或5V系统电压是否处于正常范围。 注意：该器件为分流型稳压，需串联限流电阻使用；不适用于大电流或高精度场景（温度系数约−2.5 mV/°C，动态阻抗约17Ω）。其SOT-23封装适合空间受限的便携设备（如IoT节点、可穿戴设备、消费电子主板）。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 5.1V 350MW SOT23-3稳压二极管 5.1V 0.35W Zener |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

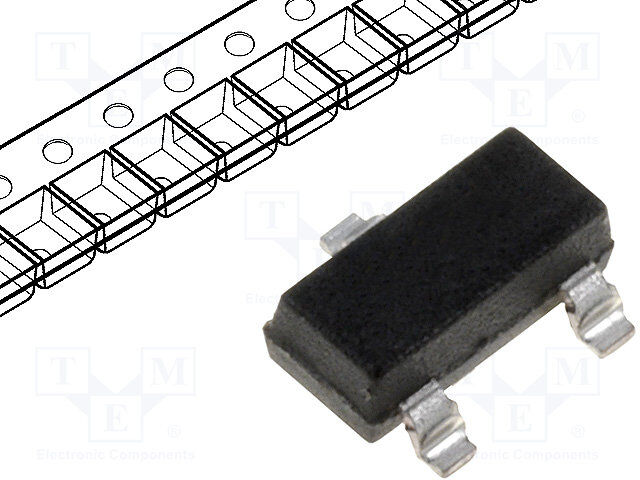

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Fairchild Semiconductor MMBZ5231B- |
| 数据手册 | |
| 产品型号 | MMBZ5231B |
| PCN封装 | |
| PCN组件/产地 | |
| PCN设计/规格 | |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 2V |
| 产品目录页面 | |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | SOT-23-3（TO-236） |
| 其它名称 | MMBZ5231BFSDKR |
| 功率-最大值 | 350mW |
| 功率耗散 | 350 mW |
| 包装 | Digi-Reel® |
| 单位重量 | 60 mg |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 封装/箱体 | SOT-23 |
| 工作温度 | -55°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 5 uA |
| 最大工作温度 | + 150 C |
| 最大齐纳阻抗 | 17 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 5.1V |
| 电压容差 | 5 % |
| 系列 | MMBZ5231 |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 17 欧姆 |
| 零件号别名 | MMBZ5231B_NL |
| 齐纳电压 | 5.1 V |
| 齐纳电流 | 20 mA |
