Datasheet下载- 型号： MM5Z2V4ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM5Z2V4ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM5Z2V4ST1价格参考。ON SemiconductorMM5Z2V4ST1封装/规格：未分类， 暂无。您可以下载MM5Z2V4ST1参考资料、Datasheet数据手册功能说明书，资料中有MM5Z2V4ST1 详细功能的应用电路图电压和使用方法及教程。
MM5Z2V4ST1 是安森美（ON Semiconductor）推出的微型表面贴装齐纳二极管，标称稳压值为2.4 V（容差通常±5%），功率额定值为200 mW，采用SOD-523（SC-79）超小型封装。其主要应用场景包括： 1. 低电压基准与稳压：在便携式设备（如TWS耳机、智能手环、IoT传感器节点）中，为ADC参考源、LDO反馈网络或MCU复位电路提供稳定2.4 V基准电压。 2. 过压保护与箝位：配合TVS或串联限流电阻，用于ESD敏感接口（如I²C、UART信号线）的电压箝位，防止瞬态过压损坏后级IC（如微控制器GPIO）。 3. 电源轨监控与阈值检测：在电池供电系统中，配合比较器实现2.4 V电池欠压告警（如锂亚硫酰氯电池或纽扣电池应用）。 4. 低成本替代方案：在对精度要求不苛刻、空间受限的消费类电子中，替代更大封装的齐纳管，节省PCB面积。 该器件具有低动态阻抗、良好温度稳定性（典型TC ≈ ±0.07%/°C）及快速响应特性，适用于-65°C ~ +150°C工业级工作环境。需注意：因SOD-523封装焊盘小，回流焊工艺需严格控制；且2.4 V属低压齐纳，应避免在高纹波或大电流下长期工作以保障稳压精度与寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 2.53V 200MW SOD523 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

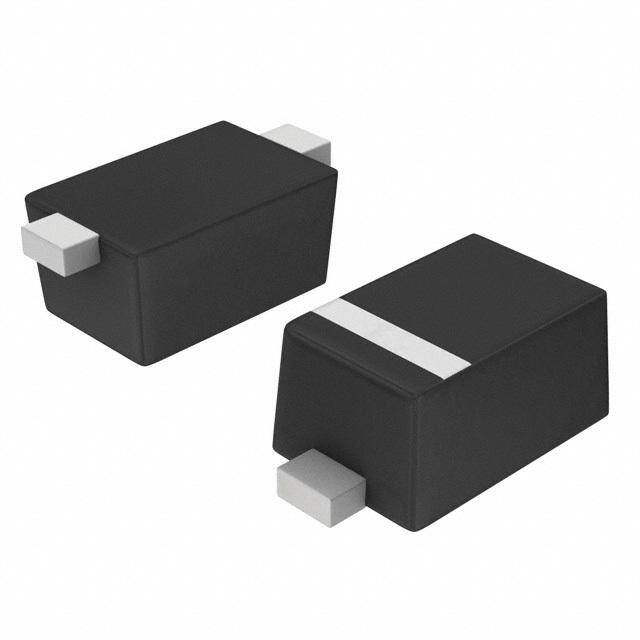

| 产品图片 |
|
| 产品型号 | MM5Z2V4ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 120µA @ 1V |
| 供应商器件封装 | SOD-523 |
| 其它名称 | MM5Z2V4ST1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±4% |
| 封装/外壳 | SC-79，SOD-523 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 2.53V |
| 阻抗（最大值）(Zzt) | 100 欧姆 |
