Datasheet下载- 型号： MM3Z5V6ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM3Z5V6ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM3Z5V6ST1价格参考。ON SemiconductorMM3Z5V6ST1封装/规格：未分类， 暂无。您可以下载MM3Z5V6ST1参考资料、Datasheet数据手册功能说明书，资料中有MM3Z5V6ST1 详细功能的应用电路图电压和使用方法及教程。
MM3Z5V6ST1 是安森美（ON Semiconductor）推出的表面贴装齐纳二极管，标称稳压值为5.6V（容差通常±5%），额定功率为200mW，采用SOD-323小尺寸封装。其典型应用场景包括： 1. 电压基准与参考：在低功耗模拟电路、ADC/DAC参考源或传感器信号调理电路中，提供稳定、低成本的5.6V基准电压。 2. 过压保护与钳位：配合限流电阻，用于IC输入/输出端口的ESD防护或瞬态电压抑制（如微控制器GPIO、通信接口），将电压钳位在约5.6V，防止后级器件损坏。 3. 电源稳压辅助：在低压线性稳压器（如LDO）的反馈网络或旁路电路中，实现简单稳压或偏置点设定；也常用于LED驱动、电池电压监测等便携式设备中。 4. 浪涌吸收与箝位电路：在开关电源反馈环路、光耦隔离侧或继电器线圈续流路径中，抑制反向电动势或尖峰干扰。 该器件具有低动态阻抗、良好温度稳定性（TC约±3.5mV/°C）及优异的长期可靠性，适用于消费电子、工业控制、汽车电子（AEC-Q200认证版本可选）及物联网终端等对尺寸、成本和可靠性有要求的场景。注意使用时需串联适当限流电阻以确保工作电流在5–20mA推荐范围内，避免热失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 5.6V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

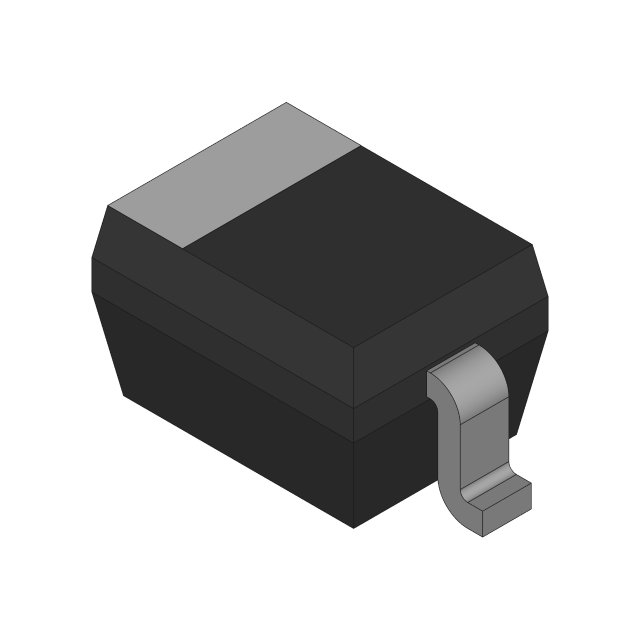

| 产品图片 |
|
| 产品型号 | MM3Z5V6ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 2V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | MM3Z5V6ST1OSCT |
| 功率-最大值 | 200mW |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -65°C ~ 150°C |
| 工具箱 | /product-detail/zh/Q2024739/ZENREGA-KIT-ND/700365 |
| 标准包装 | 10 |
| 电压-齐纳（标称值）(Vz) | 5.6V |
| 阻抗（最大值）(Zzt) | 40 欧姆 |
