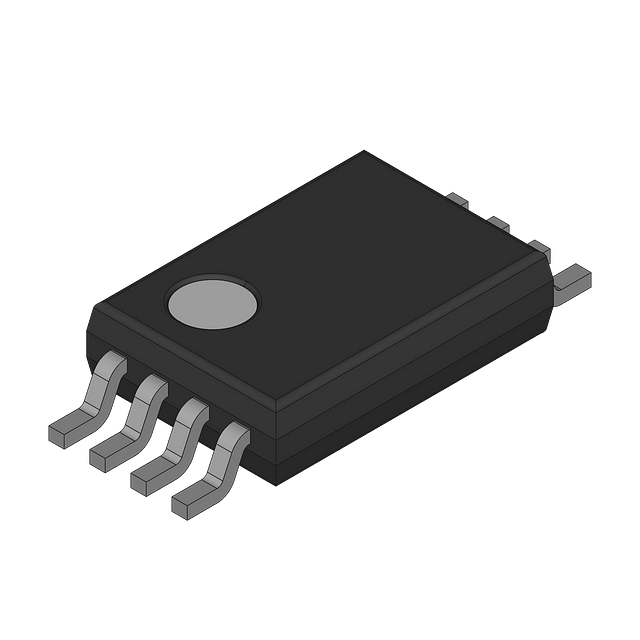

图片仅供参考
详细数据请看参考数据手册
- 型号： MIC4126YMME
- 制造商： Micrel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MIC4126YMME由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MIC4126YMME价格参考。MicrelMIC4126YMME封装/规格：未分类， 暂无。您可以下载MIC4126YMME参考资料、Datasheet数据手册功能说明书，资料中有MIC4126YMME 详细功能的应用电路图电压和使用方法及教程。
MIC4126YMME 是 Microchip Technology 推出的一款高性能双通道高速 MOSFET 栅极驱动器，属于 PMIC（电源管理集成电路）中的栅极驱动器类别。其典型应用场景包括： - 开关电源（SMPS）：广泛用于 AC-DC 适配器、DC-DC 转换器（如同步降压/升压拓扑）中，驱动高侧和低侧 N 沟道 MOSFET，提升转换效率与开关速度。 - 电机驱动系统：适用于中小功率有刷直流电机、步进电机或 BLDC 电机的半桥/全桥驱动电路，提供 2A 峰值拉电流与 2A 灌电流能力，支持快速开通/关断，降低开关损耗。 - 工业控制与自动化设备：如 PLC 输出模块、固态继电器（SSR）、LED 驱动电源等需可靠、高速驱动功率器件的场合。 - 电池供电系统：支持宽输入电压范围（4.5V–20V），内置逻辑电平兼容输入（TTL/CMOS），适用于便携式设备、UPS 和储能系统的功率级驱动。 该芯片具备独立的高/低侧驱动通道、匹配的传播延迟（典型值 25ns）、欠压锁定（UVLO）保护及热关断功能，可增强系统可靠性与鲁棒性。其 MSOP-8 封装便于紧凑型 PCB 设计，适合对空间与性能均有要求的中高频（≤100kHz）功率应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC DRIVER MOSFET 1.5A DUAL 8MSOP门驱动器 1.5A Dual High Speed MOSFET Driver with Low Thermal Impedance (Pb-Free) |
| 产品分类 | PMIC - MOSFET，电桥驱动器 - 外部开关集成电路 - IC |
| 品牌 | Micrel Inc |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,门驱动器,Micrel MIC4126YMME- |
| 数据手册 | |
| 产品型号 | MIC4126YMME |
| 上升时间 | 20 ns |
| 下降时间 | 18 ns |
| 产品 | MOSFET Gate Drivers |
| 产品目录页面 | |
| 产品种类 | 门驱动器 |
| 供应商器件封装 | 8-MSOP-EP |
| 关闭 | No |
| 其它名称 | 576-1788-5 |
| 包装 | 管件 |
| 商标 | Micrel |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸焊盘 |
| 封装/箱体 | MSOP-8 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 100 |
| 延迟时间 | 37ns |
| 最大关闭延迟时间 | 70 ns |
| 最大工作温度 | + 125 C |
| 最大开启延迟时间 | 60 ns |
| 最小工作温度 | - 40 C |
| 标准包装 | 100 |
| 激励器数量 | 2 Driver |
| 电压-电源 | 4.5 V ~ 20 V |
| 电流-峰值 | 1.5A |
| 电源电压-最大 | 20 V |
| 电源电压-最小 | 4.5 V |
| 电源电流 | 1.5 mA |
| 类型 | Low-Side Driver |
| 系列 | MIC4126 |
| 输入类型 | 反相 |
| 输出数 | 2 |
| 输出电流 | 1.5 A |
| 输出端数量 | 2 Output |
| 配置 | 低端 |
| 配置数 | 2 |
| 高压侧电压-最大值（自举） | - |
