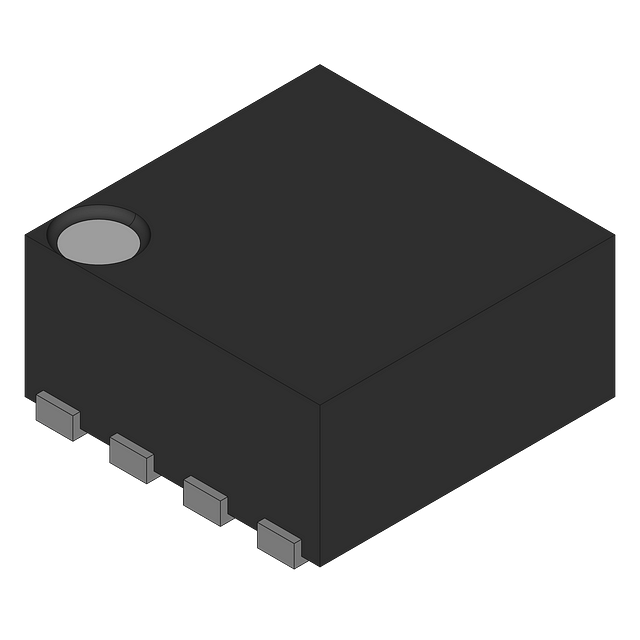

图片仅供参考

详细数据请看参考数据手册

型号： MIC2292C-15YML
制造商： Micrel
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MIC2292C-15YML由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MIC2292C-15YML价格参考。MicrelMIC2292C-15YML封装/规格：未分类，暂无。您可以下载MIC2292C-15YML参考资料、Datasheet数据手册功能说明书，资料中有MIC2292C-15YML 详细功能的应用电路图电压和使用方法及教程。

MIC2292C-15YML 是 Microchip（原 Micrel）推出的高效率、同步升压型 LED 驱动器，采用 16 引脚 MLF 封装（YML），固定输出电压为 15V（±2%），支持最高 350mA 开关电流，输入电压范围为 2.5V–5.5V。其典型应用场景包括：

• 便携式背光照明：广泛用于智能手机、平板电脑、POS 终端及工业 HMI 显示屏的白光 LED 背光驱动，尤其适配 3–6 颗串联 WLED（每颗约 3V 压降），实现高亮度、低纹波恒流驱动。

• 小型 LCD/OLED 模组供电：为需要 15V 偏置电压的 LCD 偏压电路（如 VGH/VGL）或 OLED 阴极驱动提供稳定升压电源，配合外部电流检测电阻实现 LED 亮度 PWM 或模拟调光（支持 200Hz–2MHz PWM 输入）。

• 空间受限的电池供电设备：内置同步整流 MOSFET，效率达 90% 以上，显著延长单节锂电（3.7V）或双节碱性电池（3V）供电设备的续航；轻载时自动进入省电模式，静态电流仅 40μA。

• 工业与医疗手持设备：凭借小尺寸封装、宽温工作范围（–40°C 至 +85°C）、低 EMI 设计及过压/过热保护功能，适用于条码扫描器、便携式检测仪、内窥镜光源等对可靠性要求较高的场景。

注：该芯片需外接电感、输入/输出电容及电流检测电阻，不集成 LED 电流调节环路，需通过反馈引脚（FB）配合外部电路实现恒流控制。
