Datasheet下载- 型号： MIC2287CBD5
- 制造商： Micrel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MIC2287CBD5由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MIC2287CBD5价格参考。MicrelMIC2287CBD5封装/规格：未分类， 暂无。您可以下载MIC2287CBD5参考资料、Datasheet数据手册功能说明书，资料中有MIC2287CBD5 详细功能的应用电路图电压和使用方法及教程。
MIC2287CBD5 是 Microchip Technology 推出的一款高效率、升压型白光LED驱动器（PMIC - LED 驱动器），采用5引脚SOT-23封装，专为中小功率LED背光应用优化。其典型应用场景包括： 1. 便携式设备LCD背光：广泛用于智能手机、平板电脑、POS终端、工业HMI显示屏等中小尺寸TFT-LCD的背光驱动，可高效驱动4–6颗串联白光LED（输出电压最高达28V，电流精度±3%）； 2. 低功耗嵌入式显示系统：适用于电池供电的物联网设备、手持仪表、医疗显示模块等，支持1.8V–5.5V宽输入电压范围，并具备关断电流＜1μA的节能特性； 3. 空间受限的LED照明模块：凭借小尺寸封装与集成MOSFET、软启动及过压/过流保护功能，适用于紧凑型LED指示灯、状态灯或微型照明单元； 4. 汽车电子辅助显示：满足AEC-Q100 Grade 3（-40℃~85℃）工作温度要求（注：需确认具体批次是否通过车规认证），可用于车载信息娱乐系统副屏、按键背光等非安全部件。 该芯片采用固定频率（1.2MHz）PWM控制，支持模拟调光与PWM调光双模式，EMI性能优异，外围元件极少（仅需电感、二极管、电容及反馈电阻），显著简化PCB设计。不适用于大功率照明或RGB动态混色驱动场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC LED DRIVR WHITE BCKLGT TSOT-5 |
| 产品分类 | PMIC - LED 驱动器 |
| 品牌 | Micrel Inc |
| 数据手册 | |

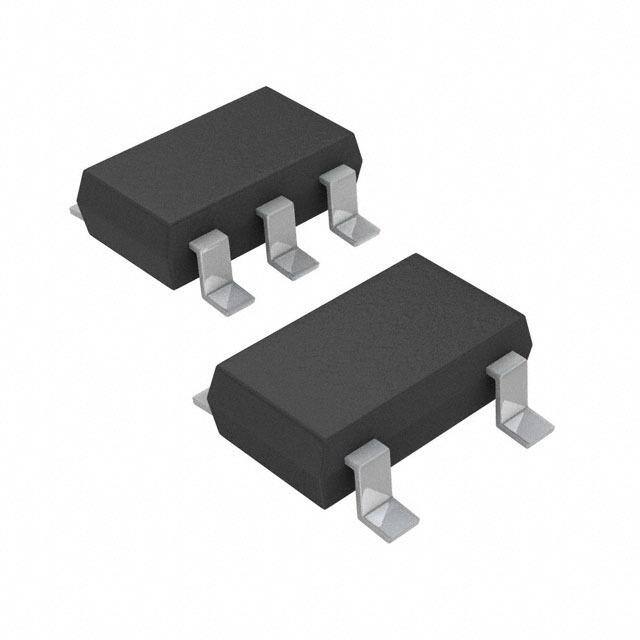

| 产品图片 |
|
| 产品型号 | MIC2287CBD5 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | TSOT-23-5 |
| 内部驱动器 | 是 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-23-5 细型，TSOT-23-5 |
| 工作温度 | -40°C ~ 105°C |
| 恒压 | - |
| 恒流 | 是 |
| 拓扑 | PWM，升压（升压） |
| 标准包装 | 1 |
| 电压-电源 | 2.5 V ~ 10 V |
| 电压-输出 | - |
| 类型-初级 | 背光，闪灯/白光 |
| 类型-次级 | 白色 LED |
| 输出数 | 1 |
| 频率 | 1.05MHz ~ 1.35MHz |
