Datasheet下载- 型号： MCT4R
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCT4R由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCT4R价格参考。Fairchild SemiconductorMCT4R封装/规格：未分类， 暂无。您可以下载MCT4R参考资料、Datasheet数据手册功能说明书，资料中有MCT4R 详细功能的应用电路图电压和使用方法及教程。
MCT4R 是安森美（ON Semiconductor）推出的双通道光耦合器，属于光隔离器—晶体管输出型（光电晶体管输出），采用DIP-8封装。其核心结构为两个独立的LED-光电晶体管对，具备高隔离电压（Viso = 5000 Vrms）、典型CTR（电流传输比）为20%–100%，响应时间约5 μs（上升/下降），适用于中低速数字信号隔离。 典型应用场景包括： 1. 工业控制接口：用于PLC数字输入模块，隔离现场开关、传感器等24V DC信号与低压控制器（如MCU/FPGA）之间的电平，防止地环路干扰和高压窜入； 2. 电源系统反馈隔离：在开关电源（如AC-DC适配器、工业电源）中，配合TL431构成次级电压反馈回路，实现初级侧PWM控制器与次级侧之间的安全隔离； 3. 电机驱动保护电路：隔离微控制器的PWM信号与IGBT/MOSFET栅极驱动芯片（如HCPL-3120），或用于故障信号（如过流、过温）的隔离上报； 4. 通信接口电平转换与隔离：在RS-232/RS-485收发器前端提供通道隔离，提升抗扰性与系统安全性； 5. 医疗及楼宇自动化设备：满足基本绝缘要求（IEC 60747-5-5），用于患者监护仪、智能电表等需功能隔离的场合。 注意：MCT4R为非高速器件，不适用于>100 kHz高频信号；若需更高CTR、温度稳定性或增强隔离（如 reinforced insulation），建议评估其升级型号（如FODM214/217）或数字隔离器替代方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 1KV TRANSISTOR TO206AA |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

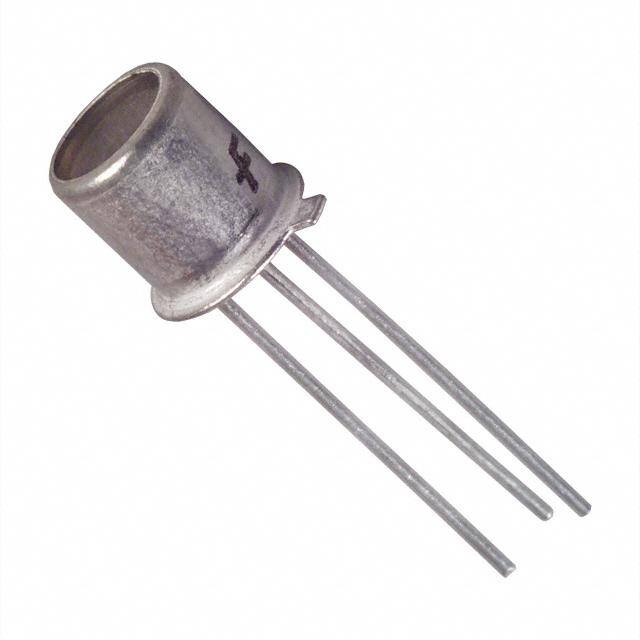

| 产品图片 |
|
| 产品型号 | MCT4R |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 500mV |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | TO-18 |
| 其它名称 | MCT4RGI |
| 包装 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-206AA，TO-18-3 金属罐 |
| 工作温度 | -55°C ~ 125°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 10 |
| 电压-正向(Vf)（典型值） | 1.30V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 1000VDC |
| 电流-DC正向(If) | 40mA |
| 电流-输出/通道 | - |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 15% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
