Datasheet下载- 型号： MCR72-8TG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCR72-8TG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCR72-8TG价格参考。ON SemiconductorMCR72-8TG封装/规格：未分类， 暂无。您可以下载MCR72-8TG参考资料、Datasheet数据手册功能说明书，资料中有MCR72-8TG 详细功能的应用电路图电压和使用方法及教程。
MCR72-8TG 是安森美（ON Semiconductor）推出的一款单向晶闸管（SCR），额定电流为8A（RMS），峰值重复反向电压（VRRM）为600V，适用于中功率交流控制场合。其典型应用场景包括： 1. 交流电机调速与启停控制：如小型风机、水泵、电动工具的软启动和相位控制电路； 2. 固态继电器（SSR）与交流开关模块：作为核心开关器件，替代机械继电器，实现无触点、长寿命、低噪声的AC负载通断； 3. 照明调光系统：用于白炽灯、卤素灯等阻性负载的可控硅调光器（如台灯、舞台灯光调光）； 4. 电热控制：在电暖器、电烤箱、工业加热器中实现功率调节（通过相位角触发控制加热元件平均功率）； 5. 电源保护与浪涌抑制电路：配合过压/过流检测电路，实现故障时快速关断交流输入。 该器件采用TO-220AB封装，具备良好的散热性与电气隔离能力，支持标准脉冲触发（门极触发电流IGT ≤ 50mA），适用于50/60Hz工频交流系统。需注意：使用时须配合适当的RC缓冲电路抑制dv/dt，并确保门极驱动信号可靠、隔离，避免误触发或换向失败。不适用于高频开关或感性负载未加续流保护的场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | THYRISTOR SCR 8A 600V TO220ABSCR 600V 8A |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 0.2 mA |
| GateTriggerVoltage-Vgt | 1.5 V |
| 品牌 | ON Semiconductor |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,ON Semiconductor MCR72-8TG- |
| 数据手册 | |
| 产品型号 | MCR72-8TG |
| SCR类型 | 灵敏栅极 |
| 不重复通态电流 | 100 A |
| 产品种类 | SCR |

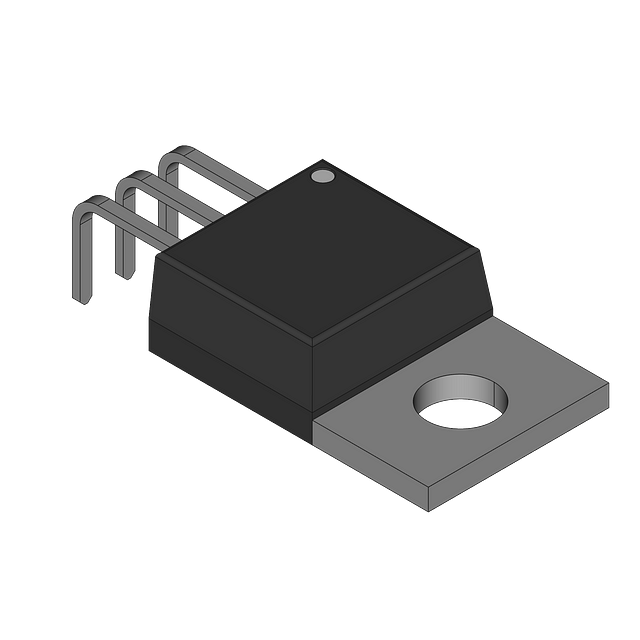

| 供应商器件封装 | TO-220AB |
| 保持电流Ih最大值 | 6 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.01 mA |
| 其它名称 | MCR72-8TG-ND |
| 包装 | 管件 |
| 商标 | ON Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 50 |
| 最大工作温度 | + 110 C |
| 最大栅极峰值反向电压 | 5 V |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 1.5 V |
| 栅极触发电流-Igt | 0.2 mA |
| 标准包装 | 50 |
| 正向电压下降 | 2 V |
| 电压-断态 | 600V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电压-通态(Vtm)（最大值） | 2V |
| 电流-不重复浪涌50、60Hz(Itsm) | 100A @ 60Hz |
| 电流-保持(Ih)（最大值） | 6mA |
| 电流-断态（最大值） | 10µA |
| 电流-栅极触发(Igt)（最大值） | 200µA |
| 电流-通态(It(AV))（最大值） | - |
| 电流-通态(It(RMS))（最大值） | 8A |
| 系列 | MCR72-8 |
| 额定重复关闭状态电压VDRM | 600 V |
