Datasheet下载- 型号： MCP665-E/MF
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP665-E/MF由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP665-E/MF价格参考。MicrochipMCP665-E/MF封装/规格：未分类， 暂无。您可以下载MCP665-E/MF参考资料、Datasheet数据手册功能说明书，资料中有MCP665-E/MF 详细功能的应用电路图电压和使用方法及教程。

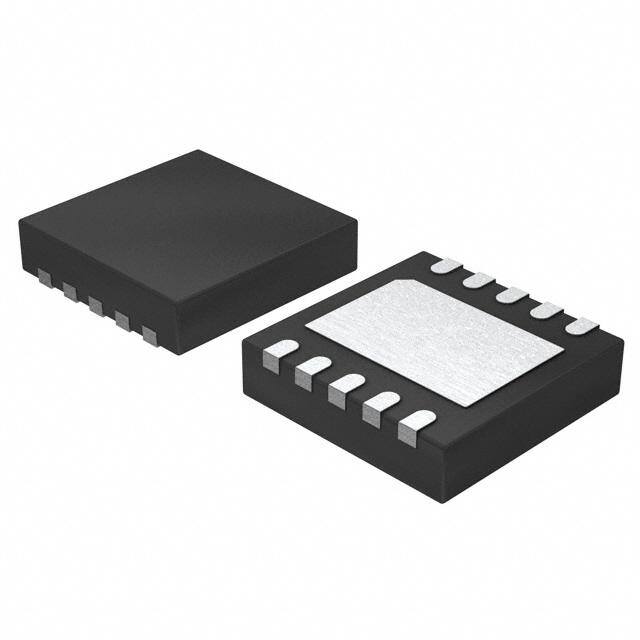

MCP665-E/MF 是 Microchip Technology 推出的双通道、轨到轨输入/输出（RRIO）、高带宽（45 MHz 增益带宽积）、低噪声（8.7 nV/√Hz）CMOS 运算放大器，采用 10 引脚 3×3 mm DFN 封装（-E/MF 后缀表示扩展温度范围：–40°C 至 +125°C，符合工业/汽车级可靠性要求）。 其典型应用场景包括： ✅ 高速信号调理——适用于传感器信号（如压力、温度、电流检测）的精密放大与滤波，尤其适合需宽频响应的闭环控制系统； ✅ 便携式医疗设备——如心电图（ECG）前端放大、脉搏血氧仪模拟前端，得益于低功耗（每通道仅 2.5 mA 典型静态电流）、低噪声及高共模抑制比（CMRR > 90 dB）； ✅ 工业自动化——用于 PLC 模拟输入模块、4–20 mA 电流环接收电路、ADC 驱动（可直接驱动 SAR 或 Σ-Δ 型 ADC，如 MCP3xxx 系列），支持单电源（2.5 V 至 5.5 V）供电，简化系统设计； ✅ 有源滤波与基准缓冲——作为 Sallen-Key 滤波器或精密电压基准（如 MCP1541）的缓冲器，凭借轨到轨输出和低失调（最大 ±2.5 mV）确保动态范围最大化； ✅ 汽车电子辅助系统——在车载电池管理系统（BMS）中用于电池电压/电流监测，满足 AEC-Q100 认证（-E/MF 型号通过相关应力测试，适用于严苛环境）。 综上，该器件兼顾速度、精度与鲁棒性，适用于对性能、尺寸及工作温度有较高要求的中高端嵌入式模拟信号链应用。
| 参数 | 数值 |
| -3db带宽 | - |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OPAMP GP 60MHZ RRO 10DFN运算放大器 - 运放 Dual 60MHz OP w /CS E temp |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 放大器 IC,运算放大器 - 运放,Microchip Technology MCP665-E/MF- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en026002http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en544097 |
| 产品型号 | MCP665-E/MF |
| PCN设计/规格 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?pcn=SYST-12WMBX953&print=view |
| 产品目录页面 | |
| 产品种类 | 运算放大器 - 运放 |
| 供应商器件封装 | 10-DFN（3x3） |
| 共模抑制比—最小值 | 66 dB |
| 关闭 | No Shutdown |
| 包装 | 管件 |
| 压摆率 | 32 V/µs |
| 商标 | Microchip Technology |
| 增益带宽生成 | 60 MHz |
| 增益带宽积 | 60MHz |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 10-VFDFN 裸露焊盘 |
| 封装/箱体 | DFN EP |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 2.5 V to 5.5 V |
| 工厂包装数量 | 120 |
| 技术 | CMOS |
| 放大器类型 | 通用 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 120 |
| 电压-电源，单/双 (±) | 2.5 V ~ 5.5 V， ±1.25 V ~ 2.75 V |
| 电压-输入失调 | 1.8mV |
| 电流-电源 | 6mA |
| 电流-输入偏置 | 6pA |
| 电流-输出/通道 | 80mA |
| 电源电流 | 6 mA |
| 电路数 | 2 |
| 系列 | MCP665 |
| 转换速度 | 32 V/us |
| 输入偏压电流—最大 | 5000 pA |
| 输入参考电压噪声 | 6.8 nV |
| 输入补偿电压 | 8 mV |
| 输出电流 | 90 mA |
| 输出类型 | 满摆幅 |
| 通道数量 | 2 Channel |
