Datasheet下载- 型号： MCP4441-503E/ST
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP4441-503E/ST由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP4441-503E/ST价格参考。MicrochipMCP4441-503E/ST封装/规格：未分类， 暂无。您可以下载MCP4441-503E/ST参考资料、Datasheet数据手册功能说明书，资料中有MCP4441-503E/ST 详细功能的应用电路图电压和使用方法及教程。
MCP4441-503E/ST 是 Microchip Technology 推出的四通道、非易失性（EEPROM）、I²C 接口数字电位器，标称阻值为 50 kΩ（后缀“503”代表 50 × 10³ Ω），采用 TSSOP-20 封装（“/ST”标识），具有±20%阻值容差和低温度系数特性。 其典型应用场景包括： 1. 精密电源管理：用于可编程 DC-DC 转换器或 LDO 的反馈分压网络，实现数字调节输出电压，支持系统上电自动恢复设定值（因集成 EEPROM）； 2. 传感器信号调理：在工业变送器或数据采集前端中，动态校准传感器增益或偏置，补偿温漂或老化误差； 3. LED/激光器恒流驱动控制：配合电流检测放大器，数字调节参考电压，实现多档位亮度或功率精确设定； 4. 音频与模拟前端：用于数字音量控制、通道平衡或滤波器截止频率微调（需注意带宽限制，适用于低频模拟信号）； 5. 嵌入式系统校准：在生产测试阶段写入校准参数，设备掉电后仍保留，避免外接EEPROM，简化BOM并提升可靠性。 该器件支持关断模式（各通道独立）、高分辨率（8位，256抽头）、轨到轨工作（2.7–5.5 V供电），且具备写保护功能，适合对稳定性、重复性和长期一致性要求较高的工业、医疗及通信设备。注意：不适用于高频或大电流可变电阻场景（如射频匹配或功率调节）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC DGTL POT 129TAPS QUAD 20TSSOP数字电位计 IC 50k I2C Quad Ch 7bit Nonvolatile Memory |
| 产品分类 | 数据采集 - 数字电位器集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |

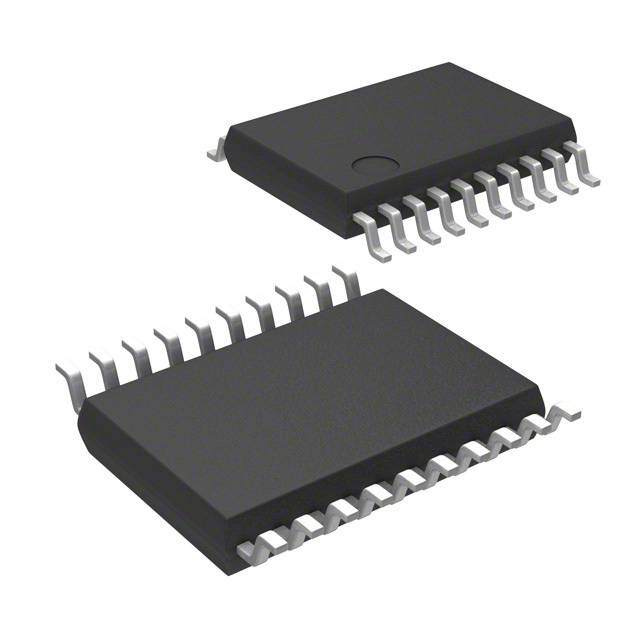

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 数字电位计 IC,Microchip Technology MCP4441-503E/ST- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en551175 |
| 产品型号 | MCP4441-503E/ST |
| POT数量 | Quad |
| 产品种类 | 数字电位计 IC |
| 供应商器件封装 | 20-TSSOP |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 存储器类型 | 非易失 |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-20 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 2.7 V to 5.5 V |
| 工厂包装数量 | 74 |
| 弧刷存储器 | Non Volatile |
| 抽头 | 129 |
| 接口 | I²C（设备位址） |
| 数字接口 | I2C |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 74 |
| 每POT分接头 | 129 |
| 温度系数 | 标准值 150 ppm/°C |
| 电压-电源 | 2.7 V ~ 5.5 V |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2.7 V |
| 电源电流 | 600 uA |
| 电路数 | 4 |
| 电阻 | 50 kOhms |
| 电阻(Ω) | 50k |
