Datasheet下载- 型号： MCP2022-330E/SL
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP2022-330E/SL由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP2022-330E/SL价格参考。MicrochipMCP2022-330E/SL封装/规格：未分类， 暂无。您可以下载MCP2022-330E/SL参考资料、Datasheet数据手册功能说明书，资料中有MCP2022-330E/SL 详细功能的应用电路图电压和使用方法及教程。
MCP2022-330E/SL 是 Microchip Technology 推出的一款 LIN（Local Interconnect Network）总线物理层收发器，专为汽车及工业控制中的低成本、低速串行通信设计。其典型应用场景包括： - 车载电子系统：如车窗升降器、座椅调节、后视镜控制、空调面板、灯光控制等LIN子节点通信，作为ECU与传感器/执行器间的接口桥接； - 车身域控制模块：在LIN网络中担任从节点收发器，支持3.3 V供电和5 V兼容逻辑电平，便于与3.3 V MCU（如PIC®或AVR®）直接连接； - 工业与家电应用：用于智能家电（如冰箱、洗衣机）中的分布式传感器通信，或工业设备中对EMC要求适中、成本敏感的短距控制网络； - 开发与原型验证：因其SOIC-8封装、内置上电复位、过压保护及±40 V总线耐压特性，常被用于LIN协议评估板、教学套件及快速原型设计。 该器件符合LIN 2.2A/SAE J2602标准，支持19.2 kbps典型波特率，具备低功耗待机模式（<10 µA），适用于电池供电或节能型终端节点。需配合外部LIN协议控制器（如MCU的UART+软件LIN栈或硬件LIN模块）协同工作。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC LIN TXRX 3.3V 50MA 14-SOICLIN 收发器 LIN ver21 Trnsceivr 33V Vreg + RESET out |
| 产品分类 | 接口 - 驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |

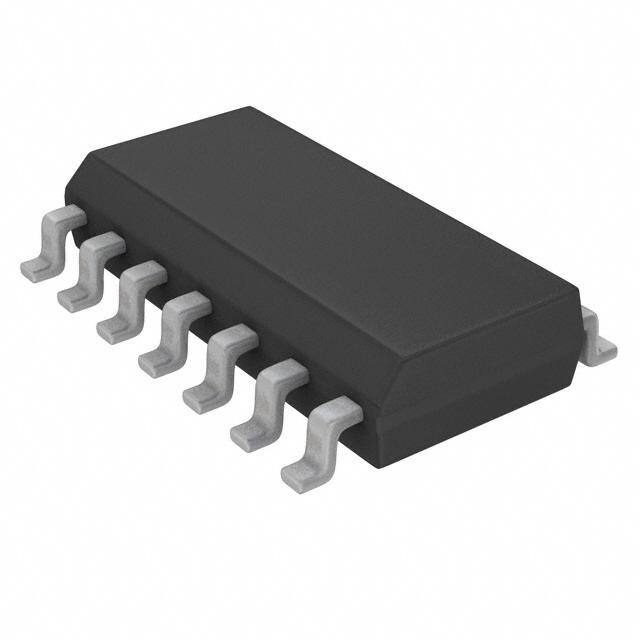

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 接口 IC,LIN 收发器,Microchip Technology MCP2022-330E/SL- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en557254 |
| 产品型号 | MCP2022-330E/SL |
| PCN设计/规格 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5456&print=1 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25955 |
| 产品目录页面 | |
| 产品种类 | LIN 收发器 |
| 低电平输出电压 | 0.2 V |
| 供应商器件封装 | 14-SOIC |
| 其它名称 | MCP2022330ESL |
| 包装 | 管件 |
| 协议 | LIN |
| 双工 | 半 |
| 商标 | Microchip Technology |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 封装/箱体 | SOIC-14 Narrow |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 57 |
| 接收器滞后 | 175mV |
| 数据速率 | - |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 57 |
| 电压-电源 | 6 V ~ 18 V |
| 电源电流 | 1 mA |
| 类型 | 收发器 |
| 驱动器/接收器数 | 1/1 |
| 高电平输入电压 | 0.8 V |
