Datasheet下载- 型号： MCP2004A-E/MD
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP2004A-E/MD由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP2004A-E/MD价格参考。MicrochipMCP2004A-E/MD封装/规格：未分类， 暂无。您可以下载MCP2004A-E/MD参考资料、Datasheet数据手册功能说明书，资料中有MCP2004A-E/MD 详细功能的应用电路图电压和使用方法及教程。
MCP2004A-E/MD 是 Microchip Technology 推出的一款符合 ISO 11898-3 标准（SAE J2602 兼容）的 LIN（Local Interconnect Network）总线收发器，集成电压稳压器与看门狗功能。其典型应用场景集中于汽车电子及工业控制中的低成本、低速串行通信节点。 主要应用包括： - 车载子系统通信：如车窗升降器、电动座椅调节、后视镜控制、空调面板、雨刷控制等非关键性车身电子模块，通过 LIN 总线与主节点（如 BCM）进行单主多从通信； - 智能传感器接口：连接温度、湿度、光照等 LIN 传感器，实现状态监测与反馈； - 工业与家电领域：用于需简单可靠通信的嵌入式设备，如智能照明控制系统、楼宇自动化终端、小型家电（如高端洗衣机的人机交互模块）； - 诊断与调试接口：作为 MCU（如 PIC16F/LF 系列）与 LIN 总线之间的物理层桥接，支持在线编程与故障诊断。 该器件内置 5V/70mA LDO、上电复位、超时看门狗及热关断保护，简化外围设计，提升系统鲁棒性；采用 MSOP-10 封装，适合空间受限的 PCB 布局。适用于 12V 汽车电源环境，工作温度范围 -40°C 至 +125°C，满足 AEC-Q100 Grade 1 认证要求，广泛用于对成本敏感、可靠性要求中等的 LIN 网络节点。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX LIN W/VREG 8DFN |
| 产品分类 | 接口 - 驱动器，接收器，收发器 |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en547677 |

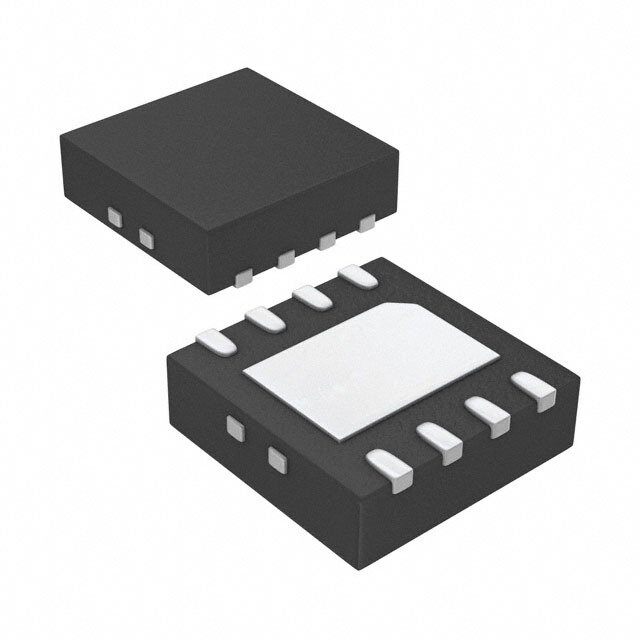

| 产品图片 |
|
| 产品型号 | MCP2004A-E/MD |
| PCN组件/产地 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5591&print=view |
| PCN设计/规格 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5632&print=view |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25955 |
| 供应商器件封装 | 8-DFN（4x4） |
| 包装 | 管件 |
| 协议 | LIN |
| 双工 | 半 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-VDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 125°C |
| 接收器滞后 | 175mV |
| 数据速率 | - |
| 标准包装 | 91 |
| 电压-电源 | 6 V ~ 27 V |
| 类型 | 收发器 |
| 驱动器/接收器数 | 1/1 |
