Datasheet下载- 型号： MCP1631VHVT-330E/ST
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1631VHVT-330E/ST由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1631VHVT-330E/ST价格参考。MicrochipMCP1631VHVT-330E/ST封装/规格：未分类， 暂无。您可以下载MCP1631VHVT-330E/ST参考资料、Datasheet数据手册功能说明书，资料中有MCP1631VHVT-330E/ST 详细功能的应用电路图电压和使用方法及教程。
MCP1631VHVT-330E/ST 是 Microchip Technology 推出的一款高性能、同步降压型 DC-DC 开关控制器（非集成MOSFET，需外置功率管），输出电压固定为3.3V（后缀“330”标识），采用TSSOP-20封装（/ST），支持宽输入电压范围（典型4.5V–32V），具备可编程开关频率（最高1MHz）、逐周期电流限制、软启动、电源正常（PG）信号及热关断等保护功能。 其典型应用场景包括： - 工业控制设备中的板级电源管理，如PLC模块、传感器节点、HMI人机界面的3.3V主逻辑供电； - 汽车电子后装或非安全相关系统（如车载信息娱乐子模块、CAN网关辅助电源），在满足AEC-Q100 Grade 3（–40°C 至 +85°C）工作温度范围内可靠运行； - 通信设备（如小型基站接口板、光模块供电电路）中为FPGA、MCU、PHY芯片提供高效、低噪声的3.3V中间总线电源； - 医疗便携设备（如手持诊断仪、监护仪外围电路）中对尺寸与效率有要求的离线式DC-DC转换方案。 需注意：该器件为控制器（Controller），须搭配外部高/低端MOSFET、电感及补偿网络设计，适用于对效率、动态响应或热管理有更高要求，且需灵活优化功率级的中高功率（通常5W–30W）应用。不适用于超低功耗或即插即用场景（此时建议选用集成MOSFET的DC-DC转换器）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| Cuk | 无 |
| 描述 | IC REG CTRLR BUCK ISO VM 20TSSOP |
| 产品分类 | PMIC - 稳压器 - DC DC 切换控制器 |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en539550http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en532151http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en543908http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833 |

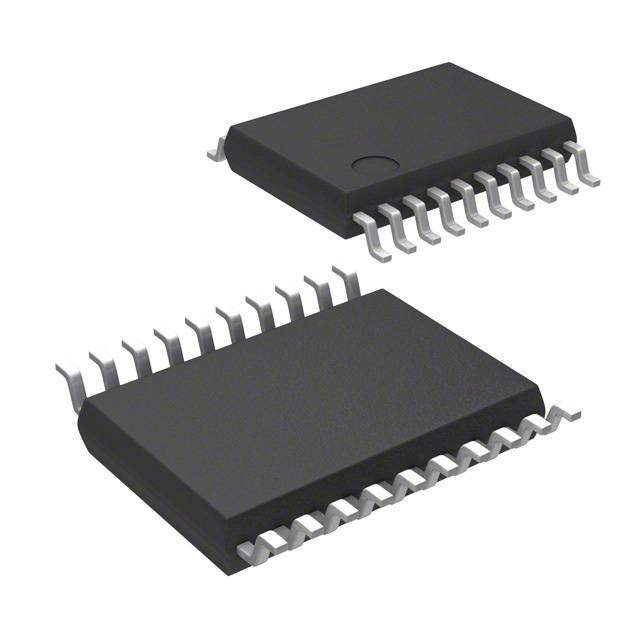

| 产品图片 |
|
| 产品型号 | MCP1631VHVT-330E/ST |
| PWM类型 | 电压模式 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 倍增器 | 无 |
| 其它名称 | MCP1631VHVT-330E/STTR |
| 分频器 | 无 |
| 包装 | 带卷 （TR） |
| 升压 | 无 |
| 占空比 | 10% |
| 参考设计库 | http://www.digikey.com/rdl/4294959902/4294959891/604http://www.digikey.com/rdl/4294959899/4294959898/633 |
| 反向 | 无 |
| 反激式 | 无 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 应用说明 | |
| 标准包装 | 2,500 |
| 电压-电源 | 3.5 V ~ 16 V |
| 输出数 | 1 |
| 降压 | 是 |
| 隔离式 | 是 |
| 频率-最大值 | 2MHz |
