Datasheet下载- 型号： MCP1630DM-DDBK1
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1630DM-DDBK1由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1630DM-DDBK1价格参考。MicrochipMCP1630DM-DDBK1封装/规格：未分类， 暂无。您可以下载MCP1630DM-DDBK1参考资料、Datasheet数据手册功能说明书，资料中有MCP1630DM-DDBK1 详细功能的应用电路图电压和使用方法及教程。
MCP1630DM-DDBK1 是 Microchip Technology 推出的专用评估板，用于演示和开发基于 MCP1630 电流模式 PWM 控制器的 DC/DC 降压（Buck）开关电源应用。该板属于“评估板 - DC/DC 与 AC/DC（离线）SMPS”类别，但需注意：MCP1630DM-DDBK1 本身为纯 DC/DC 评估板，不直接支持 AC/DC 离线应用；其输入需由外部直流源（如 12–24 V DC）供电，输出可调节至 3.3 V/5 V/12 V 等常用电压（典型输出 5 V/2 A），具备高效率、快速瞬态响应和轻载高效特性。 主要应用场景包括： - 嵌入式系统电源设计验证：为 MCU（如 PIC®、AVR）、FPGA 或传感器模块提供稳定、低噪声的中间供电轨； - 工业控制与自动化设备：在 PLC 模块、HMI、现场仪表中评估高可靠性 DC/DC 解决方案； - 汽车电子原型开发：适用于 12 V 车载系统（如车载信息终端、ADAS 辅助模块）的宽输入范围（支持 8–28 V DC 输入）电源设计； - 教学与工程师培训：直观展示电流模式控制原理、环路补偿设计及 EMI 优化方法； - 快速原型验证：通过跳线配置反馈网络、软启动时间及频率（默认 300 kHz），加速从评估到量产的电源开发流程。 该板集成 MOSFET 驱动、内置补偿网络、过流/过温保护电路，并提供测试点与同步信号接口，便于性能测量与系统集成。不适用于直接接入市电（AC 110/230 V）的离线 AC/DC 场景——若需此类应用，需搭配前级整流滤波及隔离/非隔离 AC/DC 控制器（如 HV9961 或 SiC 方案）。
| 参数 | 数值 |
| 产品目录 | 编程器，开发系统 |
| 描述 | BOARD DEMO MCP1630 BIAS SUPPLY |
| 产品分类 | 评估板 - DC/DC 与 AC/DC（离线）SMPS |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en020385http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en520045http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023797 |

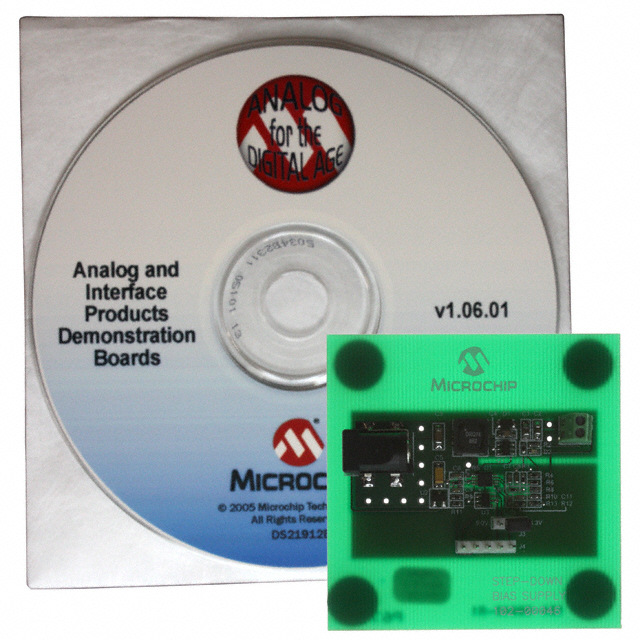

| 产品图片 |
|
| 产品型号 | MCP1630DM-DDBK1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 主要用途 | DC/DC，步降 |
| 产品目录页面 | |
| 使用的IC/零件 | MCP1630 |
| 功率-输出 | - |
| 所含物品 | 板 |
| 板类型 | 完全填充 |
| 标准包装 | 1 |
| 电压-输入 | 7.2 V ~ 11.8 V |
| 电压-输出 | 3.3V 或 5V |
| 电流-输出 | 1A |
| 稳压器拓扑 | 降压 |
| 输出和类型 | 1，非隔离 |
| 频率-开关 | - |
