Datasheet下载- 型号： MCH4021-TL-E
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCH4021-TL-E由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCH4021-TL-E价格参考。ON SemiconductorMCH4021-TL-E封装/规格：未分类， 暂无。您可以下载MCH4021-TL-E参考资料、Datasheet数据手册功能说明书，资料中有MCH4021-TL-E 详细功能的应用电路图电压和使用方法及教程。
MCH4021-TL-E 是安森美（ON Semiconductor）推出的高性能射频双极结型晶体管（RF BJT），采用SOT-363（SC-70）超小型封装，专为高频、低噪声、高增益应用优化。其典型应用场景包括： 1. 2.4 GHz ISM频段射频前端：广泛用于Wi-Fi（802.11b/g/n）、Zigbee、蓝牙（BLE）等短距离无线通信设备的低噪声放大器（LNA）和驱动级放大器，支持高增益（fT ≈ 9 GHz）与低噪声系数（NF ≈ 1.3 dB @ 2.4 GHz）。 2. 无线传感器节点与IoT终端：凭借低功耗（IC = 5–20 mA典型偏置）、小尺寸及良好线性度，适用于电池供电的智能表计、环境监测模块等对能效与空间敏感的物联网设备。 3. RF收发模块中的有源混频器或缓冲放大器：可作为本振（LO）缓冲级或中频（IF）驱动级，提供稳定增益与良好隔离特性。 4. 汽车无钥匙进入（RKE）、TPMS（胎压监测）等2.4 GHz/315 MHz/433 MHz子系统：满足AEC-Q101可靠性认证（该型号通过车规级认证），适用于车载无线应用。 需注意：实际设计中应严格遵循安森美推荐的PCB布局、匹配网络（输入/输出共轭匹配至50 Ω）及偏置电路，以确保最佳射频性能与稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS NPN 8V 150MA MCPH4 |
| 产品分类 | RF 晶体管 (BJT) |
| 品牌 | ON Semiconductor |
| 数据手册 | |

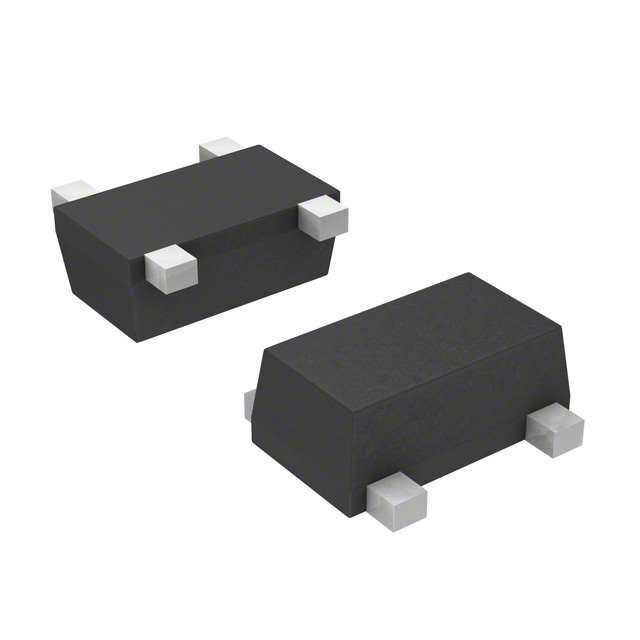

| 产品图片 |
|
| 产品型号 | MCH4021-TL-E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 60 @ 50mA，5V |
| 供应商器件封装 | 4-MCPH |
| 功率-最大值 | 400mW |
| 包装 | 带卷 （TR） |
| 噪声系数（dB，不同f时的典型值） | 1.2dB @ 1GHz |
| 增益 | 17.5dB |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，扁平引线 |
| 晶体管类型 | NPN |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 8V |
| 电流-集电极(Ic)（最大值） | 150mA |
| 频率-跃迁 | 16GHz |
