Datasheet下载- 型号： MC9S08DV48AMLF
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC9S08DV48AMLF由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC9S08DV48AMLF价格参考。Freescale SemiconductorMC9S08DV48AMLF封装/规格：未分类， 暂无。您可以下载MC9S08DV48AMLF参考资料、Datasheet数据手册功能说明书，资料中有MC9S08DV48AMLF 详细功能的应用电路图电压和使用方法及教程。
MC9S08DV48AMLF是NXP（原Freescale）推出的基于S08内核的8位微控制器，主频最高20 MHz，内置48 KB Flash、4 KB RAM，集成丰富的外设（如CAN 2.0B、SPI、I²C、SCI、ADC、PWM、EEPROM模拟模块等），并支持-40°C至105°C宽温工业级工作范围。 其典型应用场景包括： ✅ 汽车电子子系统：如车灯控制模块（LED/HID驱动与调光）、电动座椅/后视镜调节、空调控制面板、车身控制模块（BCM）中的低复杂度节点；得益于内置CAN总线和AEC-Q100认证（该型号符合Grade 2标准），适用于车内通信与分布式控制。 ✅ 工业控制设备：小型PLC扩展模块、传感器数据采集终端、电机启停与速度监控（支持霍尔信号输入与PWM输出）、智能阀门控制器等。 ✅ 消费类与家电应用：高端洗衣机/冰箱主控（用于人机界面、状态监测与故障诊断）、智能电表辅助计量单元、电动工具电池管理（BMS基础功能）。 ✅ 医疗与便携设备：低功耗手持仪器（如血糖仪、体温记录仪）的主控，利用其低功耗运行模式（STOP3模式电流<1 µA）延长电池寿命。 该芯片强调高可靠性、CAN通信能力与成熟工具链（CodeWarrior/S32DS兼容），适合对成本敏感、无需复杂OS、但需稳定实时响应与车载/工业环境适应性的中低端嵌入式控制场景。已逐步被Kinetis E系列或S32K1xx等32位平台替代，但在存量产线及维护项目中仍广泛应用。
| 参数 | 数值 |
| A/D位大小 | 12 bit |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 8BIT 48KB FLASH 48LQFP8位微控制器 -MCU 48K FL, 2K RAM, CAN LIN MASTER |
| EEPROM容量 | - |
| 产品分类 | 嵌入式 - 微控制器集成电路 - IC |
| I/O数 | 39 |
| 品牌 | Freescale Semiconductor |
| 产品手册 | |

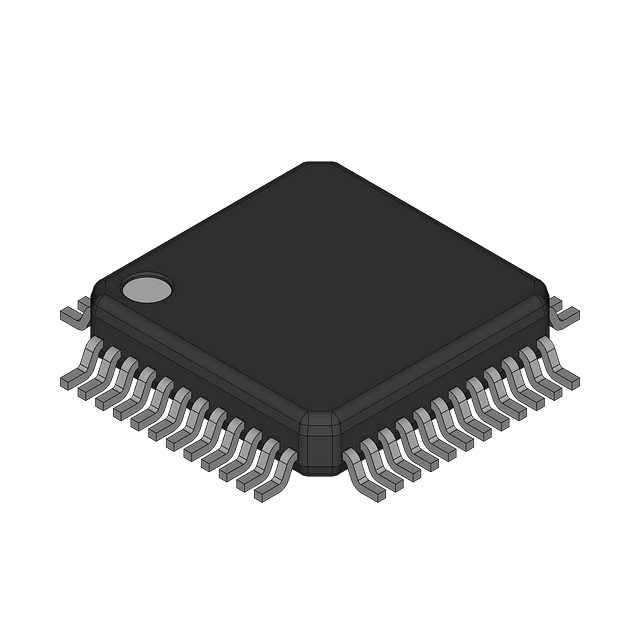

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,微控制器 - MCU,8位微控制器 -MCU,Freescale Semiconductor MC9S08DV48AMLFS08 |
| 数据手册 | |
| 产品型号 | MC9S08DV48AMLF |
| RAM容量 | 2K x 8 |
| 产品种类 | 8位微控制器 -MCU |
| 供应商器件封装 | 48-LQFP（7x7） |
| 包装 | 托盘 |
| 单位重量 | 178.250 mg |
| 可用A/D通道 | 16 |
| 可编程输入/输出端数量 | 53 |
| 商标 | Freescale Semiconductor |
| 处理器系列 | MC9S08 |
| 外设 | LVD，POR，PWM，WDT |
| 安装风格 | SMD/SMT |
| 封装 | Tray |
| 封装/外壳 | 48-LQFP |
| 封装/箱体 | LQFP-64 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 5.5 V |
| 工厂包装数量 | 250 |
| 振荡器类型 | 外部 |
| 接口类型 | CAN, I2C, SCI, SPI |
| 数据RAM大小 | 2 kB |
| 数据总线宽度 | 8 bit |
| 数据转换器 | A/D 16x12b |
| 标准包装 | 750 |
| 核心 | S08 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 片上ADC | Yes |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 程序存储器大小 | 48 kB |
| 程序存储器类型 | Flash |
| 程序存储容量 | 48KB（48K x 8） |
| 系列 | S08D |
| 输入/输出端数量 | 53 I/O |
| 连接性 | CAN， I²C， LIN， SCI， SPI |
| 速度 | 40MHz |
