Datasheet下载- 型号： MC7809AECTBU
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC7809AECTBU由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC7809AECTBU价格参考。Fairchild SemiconductorMC7809AECTBU封装/规格：未分类， 暂无。您可以下载MC7809AECTBU参考资料、Datasheet数据手册功能说明书，资料中有MC7809AECTBU 详细功能的应用电路图电压和使用方法及教程。
MC7809AECTBU 是安森美（ON Semiconductor）推出的三端固定正电压线性稳压器，输出电压为+9V（典型值），最大输出电流可达1.5A，采用TO-220封装，内置过热关断、短路保护和过流限制功能。 其典型应用场景包括： - 工业控制板电源：为PLC模块、传感器接口电路、继电器驱动电路等提供稳定9V偏置电压； - 音频设备供电：用于模拟音频放大器（如运放、前置放大电路）、电容麦克风偏置等对噪声敏感、需低纹波的场合； - 嵌入式系统辅助电源：为微控制器外围电路（如ADC参考源、EEPROM、实时时钟RTC）提供干净的9V或经后续LDO降压后的中间电源； - 实验室与教学设备：作为可调电源的固定输出通道，或用于简易稳压电源模块设计，因结构简单、外围仅需输入/输出电容即可工作； - 老式电子设备替换维修：兼容传统78xx系列引脚，常用于替代老旧设备中失效的+9V稳压器件（如原设计使用7809）。 需注意：该器件为线性稳压器，压差要求≥2V（建议输入11–25V），效率较低，大电流时需配合适当散热片；不适用于电池供电或高效率要求场景。推荐在输入输出端各加≥0.33μF与0.1μF陶瓷电容以确保稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 9V 1A TO220-3 |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

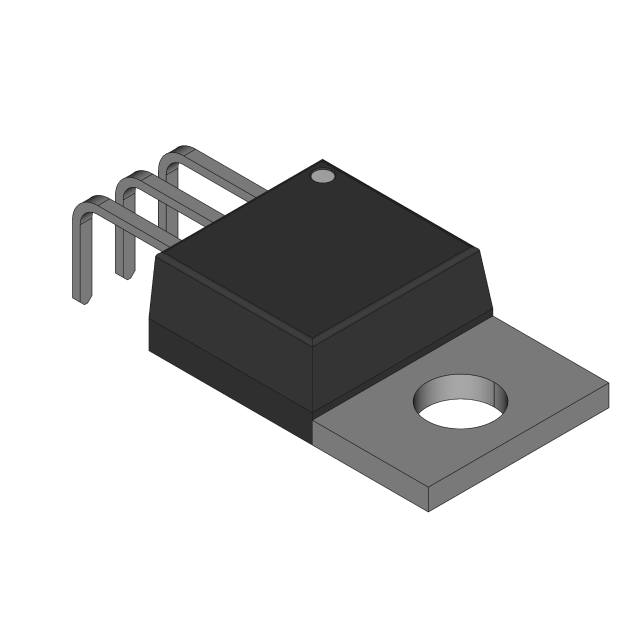

| 产品图片 |
|
| 产品型号 | MC7809AECTBU |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | TO-220-3 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 |
| 工作温度 | 0°C ~ 125°C |
| 标准包装 | 1,200 |
| 电压-跌落（典型值） | 2V @ 1A |
| 电压-输入 | 最高 35V |
| 电压-输出 | 9V |
| 电流-输出 | 1A |
| 电流-限制（最小值） | - |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
