Datasheet下载- 型号： MC74VHC139DTR2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74VHC139DTR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC139DTR2价格参考。ON SemiconductorMC74VHC139DTR2封装/规格：未分类， 暂无。您可以下载MC74VHC139DTR2参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC139DTR2 详细功能的应用电路图电压和使用方法及教程。
MC74VHC139DTR2 是安森美（ON Semiconductor）推出的双2线-4线译码器/解码器（含使能控制），属于高速CMOS逻辑器件（VHC系列），采用TSSOP-16封装。其典型应用场景包括： - 地址译码与存储器选择：在微控制器或FPGA系统中，用于译码低位地址线（A1,A0），生成4个独立的片选信号（Y0–Y3），驱动SRAM、EEPROM或I/O扩展芯片等外设。 - 多路数据路由与信号切换：配合使能端（G̅）实现通道使能控制，可作为低功耗、无锁存的2选4信号开关，适用于LED段码驱动、传感器通道选择或状态指示灯分配等数字控制场合。 - 工业控制与嵌入式接口：在PLC模块、仪表显示板或通信接口板中，用于译码控制信号以激活特定功能电路（如ADC通道切换、继电器阵列驱动）。 - 电平兼容接口设计：支持2V–5.5V宽电源电压，输入耐压达7V，可安全连接5V TTL/CMOS及3.3V系统，常用于混合电压系统的电平转换与逻辑适配。 该器件不含锁存功能，为纯组合逻辑，传播延迟典型值约7.5ns（VCC=5V），静态电流极低（<1μA），适合对速度、功耗和可靠性均有要求的中低频数字系统。注意其输出为反相（低电平有效），设计时需匹配后续电路逻辑极性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DCODER/DEMUX DUAL 2-4 16TSSOP |
| 产品分类 | 逻辑 - 信号开关，多路复用器，解码器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

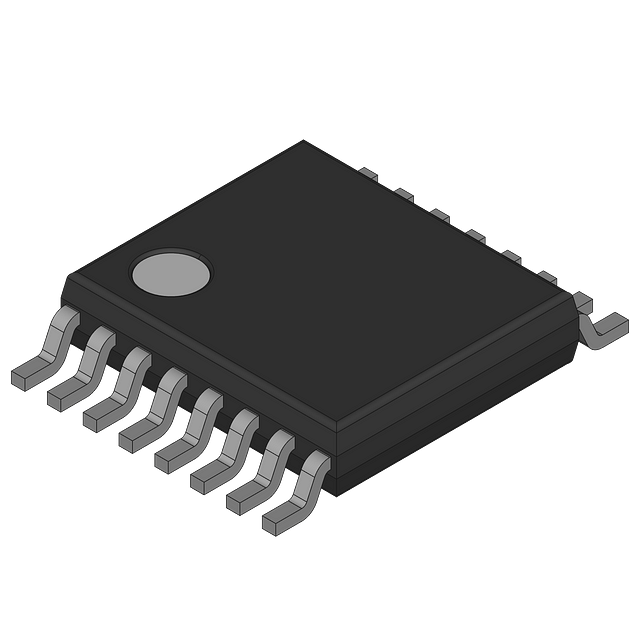

| 产品图片 |
|
| 产品型号 | MC74VHC139DTR2 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 供应商器件封装 | 16-TSSOP |
| 其它名称 | MC74VHC139DTROSCT |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 1 |
| 独立电路 | 2 |
| 电压-电源 | 2 V ~ 5.5 V |
| 电压源 | 单电源 |
| 电流-输出高，低 | 8mA，8mA |
| 电路 | 1 x 2:4 |
| 类型 | 解码器/多路分解器 |
