Datasheet下载- 型号： MC56F84543VLH
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC56F84543VLH由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC56F84543VLH价格参考。Freescale SemiconductorMC56F84543VLH封装/规格：未分类， 暂无。您可以下载MC56F84543VLH参考资料、Datasheet数据手册功能说明书，资料中有MC56F84543VLH 详细功能的应用电路图电压和使用方法及教程。
MC56F84543VLH 是 NXP Semiconductors 推出的一款基于 56800/E 内核的16位数字信号控制器（DSC），属于嵌入式微控制器类别，采用LQFP-64封装。其典型应用场景聚焦于对实时控制与数字信号处理有较高要求的中低功耗工业与电机控制领域。 主要应用包括： - 三相永磁同步电机（PMSM）与交流感应电机（ACIM）的矢量控制（FOC）：片内集成高速ADC、PWM模块（支持互补对称、死区控制）、QEI编码器接口，可高效实现高精度转速/位置闭环控制； - 数字电源管理：如开关电源（SMPS）、逆变器、UPS 和 LED 驱动，利用其快速中断响应与硬件数学加速单元（MAC）实现高频电流/电压环路调节； - 工业自动化设备：如小型PLC模块、伺服驱动器前端控制、步进电机细分驱动及传感器数据预处理节点； - 消费类智能家电：空调压缩机控制、洗衣机直驱电机驱动、吸尘器无刷电机调速等需兼顾成本与性能的场景。 该芯片工作温度范围为–40°C 至 +105°C，符合工业级可靠性要求；虽已进入NXP产品寿命终止（EOL）阶段，但仍广泛用于成熟量产项目中。开发支持CodeWarrior IDE及专用电机控制库（如Motor Control SDK），便于快速部署。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DSC 32BIT 64KB FLASH 64LQFP |
| EEPROM容量 | 2K x 8 |
| 产品分类 | 嵌入式 - 微控制器 |
| I/O数 | 54 |
| 品牌 | Freescale Semiconductor |
| 数据手册 | |

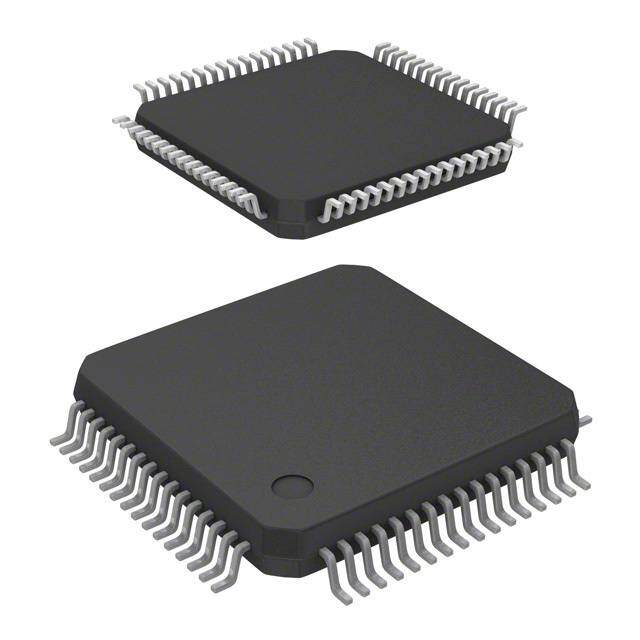

| 产品图片 |
|
| 产品型号 | MC56F84543VLH |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN15959.htm |
| RAM容量 | 8K x 8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 56F8xxx |
| 供应商器件封装 | 64-LQFP（10x10） |
| 包装 | 托盘 |
| 外设 | 欠压检测/复位，DMA，LVD，POR，PWM，WDT |
| 封装/外壳 | 64-LQFP |
| 工作温度 | -40°C ~ 105°C |
| 振荡器类型 | 内部 |
| 数据转换器 | A/D 16x12b，8x16b，D/A 1x12b |
| 标准包装 | 160 |
| 核心处理器 | 56800EX |
| 核心尺寸 | 32-位 |
| 电压-电源(Vcc/Vdd) | 3 V ~ 3.6 V |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 64KB（64K x 8） |
| 连接性 | CAN， I²C， LIN， SCI， SPI |
| 速度 | 80MHz |
