Datasheet下载- 型号： MBRF30H60CTG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MBRF30H60CTG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MBRF30H60CTG价格参考。ON SemiconductorMBRF30H60CTG封装/规格：未分类， 暂无。您可以下载MBRF30H60CTG参考资料、Datasheet数据手册功能说明书，资料中有MBRF30H60CTG 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor（安森美）的MBRF30H60CTG是一款肖特基势垒二极管阵列，属于高性能整流器器件，广泛应用于需要高效、低功耗电力转换的场景。其主要应用场景包括： 1. 开关电源（SMPS）：常用于服务器、通信设备和工业电源中的输出整流电路，因其低正向压降可显著提升能效，减少发热。 2. DC-DC 转换器：在高电流、低压输出的DC-DC变换器中作为同步整流替代方案，适用于电信设备和数据中心电源模块。 3. 逆变器系统：用于太阳能逆变器或UPS（不间断电源）中，实现高效的能量回馈与整流功能，提高系统整体效率。 4. 电机驱动与工业控制：在大电流电机驱动电路中作为续流或箝位二极管，有效保护功率开关器件（如MOSFET或IGBT）。 5. 汽车电子：适用于车载充电机（OBC）和辅助电源系统，满足AEC-Q101可靠性标准，具备良好的温度稳定性和耐用性。 MBRF30H60CTG采用TO-247封装，具有低导通损耗、高电流承载能力（最高30A）和60V反向耐压，特别适合高温、高效率要求的应用环境。其双共阴极结构设计也简化了电路布局，提升功率密度。综合来看，该器件适用于对能效和热管理有较高要求的工业、通信及汽车类电源系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 60V 15A TO220FP |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

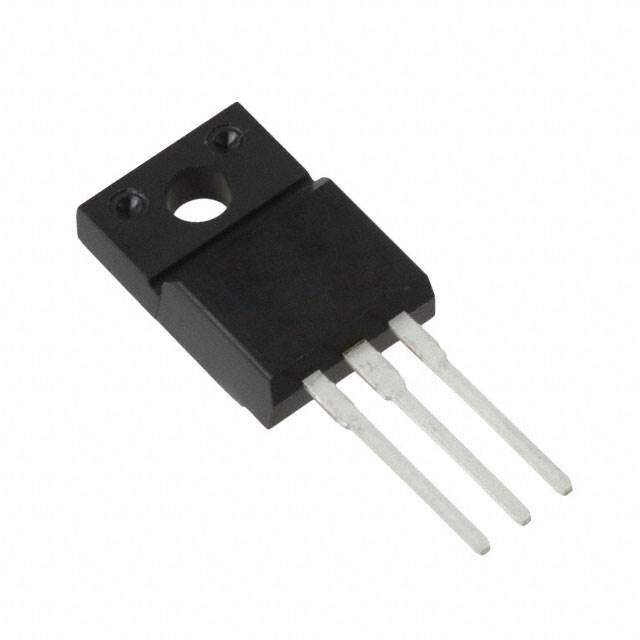

| 产品图片 |
|
| 产品型号 | MBRF30H60CTG |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 620mV @ 15A |
| 不同 Vr时的电流-反向漏电流 | 300µA @ 60V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录页面 | |
| 供应商器件封装 | TO-220FP |
| 其它名称 | MBRF30H60CTGOS |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 整包 |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io)（每二极管） | 15A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
