Datasheet下载- 型号： MAX1765EEE
- 制造商： Maxim
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MAX1765EEE由Maxim设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MAX1765EEE价格参考。MaximMAX1765EEE封装/规格：未分类， 暂无。您可以下载MAX1765EEE参考资料、Datasheet数据手册功能说明书，资料中有MAX1765EEE 详细功能的应用电路图电压和使用方法及教程。
MAX1765EEE（Maxim Integrated）是一款集成升压DC-DC控制器与线性稳压器的混合型PMIC，适用于需要多路、高低压协同供电的紧凑型系统。其典型应用场景包括： 1. 便携式医疗设备（如手持超声仪、血糖仪）：利用其高效升压（支持最高36V输出）配合内置LDO，为传感器、ADC和微控制器分别提供稳定高压偏置（如+15V/-15V运放供电）及低噪声3.3V/5V逻辑电源； 2. 工业传感器与变送器：在4–20mA环路供电系统中，通过外部MOSFET升压生成±12V模拟前端电源，同时LDO提供低纹波数字电路电源，满足EMC与精度要求； 3. 电池供电的测试测量设备（如便携式万用表、数据采集模块）：单节锂电（3.0–4.2V）输入下，可同步生成±15V双极性电源供精密运放，以及3.3V主控电源，简化电源设计并提升能效； 4. 嵌入式视觉系统（如小型CMOS图像传感器模组）：为图像传感器提供可调模拟电压（升压路径），同时LDO为ISP处理器提供干净数字电源，降低开关噪声对图像质量的影响。 该器件集成了软启动、过流/过温保护及精确使能控制，适合空间受限、需高可靠性与低BOM成本的应用。注意：MAX1765EEE已停产（Maxim被ADI收购），现多由兼容型号（如ADP5070）替代，设计时需确认供货状态。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG DL BST/LINEAR 16-QSOP |
| 产品分类 | PMIC - 稳压器 - 线性 + 切换式 |
| 品牌 | Maxim Integrated |
| 数据手册 | |

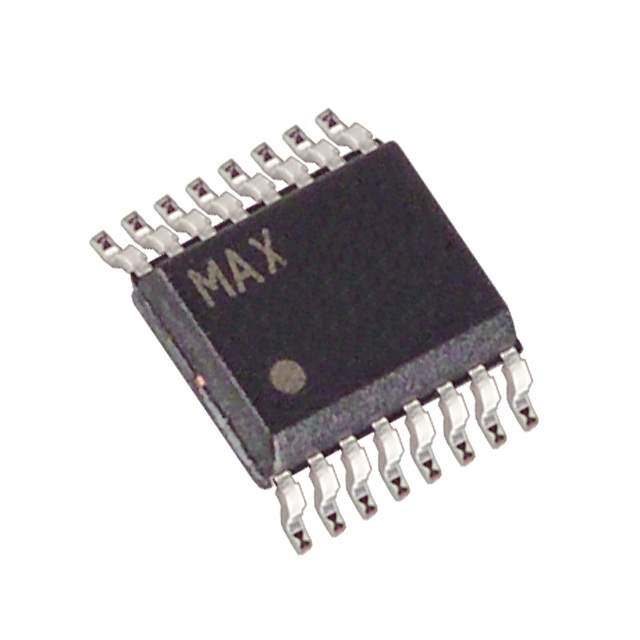

| 产品图片 |
|
| 产品型号 | MAX1765EEE |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25703http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25705 |
| 供应商器件封装 | 16-QSOP |
| 功能 | 任何功能 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-SSOP（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 带LED驱动器 | 无 |
| 带定序器 | 无 |
| 带监控器 | 无 |
| 拓扑 | 升压（升压）同步（1），线性（LDO）（1） |
| 标准包装 | 1 |
| 电压-电源 | 0.7 V ~ 5.5 V |
| 电压/电流-输出1 | 2.5 V ~ 5.5 V，800mA |
| 电压/电流-输出2 | 2.85V/可调，500mA |
| 电压/电流-输出3 | - |
| 输出数 | 2 |
| 频率-开关 | 1MHz |
