Datasheet下载- 型号： LP3984ITP-2.9/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LP3984ITP-2.9/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LP3984ITP-2.9/NOPB价格参考。Texas InstrumentsLP3984ITP-2.9/NOPB封装/规格：未分类， 暂无。您可以下载LP3984ITP-2.9/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LP3984ITP-2.9/NOPB 详细功能的应用电路图电压和使用方法及教程。
LP3984ITP-2.9/NOPB 是德州仪器（Texas Instruments）推出的超低噪声、高PSRR、150mA 低压差线性稳压器（LDO），固定输出电压为2.9V，采用微型6引脚DSBGA封装。其典型应用场景包括对电源噪声敏感、空间受限且需高电源抑制比的便携式电子设备。 主要应用领域有： ✅ 射频与无线模块供电：如蓝牙（BLE）、Wi-Fi、Zigbee等射频收发器的VCO、PLL或RF前端供电，得益于其超低输出噪声（典型值4.5µVrms，10Hz–100kHz）和高达75dB@1MHz的PSRR，可有效抑制开关电源纹波干扰； ✅ 音频电路供电：为麦克风前置放大器、DAC、耳机放大器等模拟音频路径提供洁净电源，避免底噪和失真； ✅ 传感器系统供电：适用于高精度MEMS传感器（如加速度计、陀螺仪、环境传感器）的参考电源或核心供电，保障测量稳定性与分辨率； ✅ 可穿戴与物联网终端：凭借微小DSBGA封装（1.0mm × 1.0mm）、低静态电流（典型值85µA）及支持1.6V–6.0V宽输入范围，适配单节锂电池（如2.7–4.2V）供电，满足长续航与小型化需求； ✅ FPGA/CPU I/O或辅助电源轨：为低功耗MCU、ASIC的I/O或实时时钟（RTC）等低噪声子系统提供独立稳压电源。 该器件不适用于大电流或高热耗散场景（因150mA限流及无散热焊盘），但凭借优异的噪声性能、快速瞬态响应与高集成度，在“噪声关键型”低功耗模拟/混合信号系统中具有显著优势。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG LDO 2.9V 0.15A 4DSBGA低压差稳压器 Micropower, 150mA Ultra Low-Dropout CMOS Voltage Regulator in Subminiature 4-I/O micro DSBGA 4-DSBGA -40 to 125 |
| 产品分类 | PMIC - 稳压器 - 线性集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

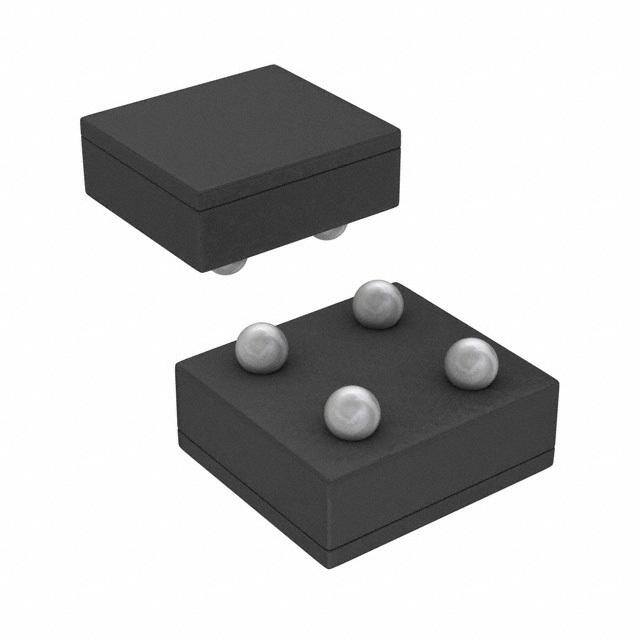

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,低压差稳压器,Texas Instruments LP3984ITP-2.9/NOPB- |
| 数据手册 | |
| 产品型号 | LP3984ITP-2.9/NOPB |
| PSRR/纹波抑制—典型值 | 60 dB |
| 产品 | Mircopower Ultra Low-Dropout CMOS Voltage Regulator |
| 产品种类 | 低压差稳压器 |
| 供应商器件封装 | 4-DSBGA |
| 其它名称 | LP3984ITP-2.9/NOPBDKR |
| 包装 | Digi-Reel® |
| 商标 | Texas Instruments |
| 回动电压—最大值 | 120 mV |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 4-UFBGA |
| 封装/箱体 | DSBGA-4 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 250 |
| 最大功率耗散 | 235 mW |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 6 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | 2.5 V |
| 标准包装 | 1 |
| 电压-跌落（典型值） | 0.075V @ 150mA |
| 电压-输入 | 最高 6V |
| 电压-输出 | 2.9V |
| 电流-输出 | 150mA |
| 电流-限制（最小值） | 300mA |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
| 类型 | Low dropout low quiescent current regulator |
| 系列 | LP3984 |
| 线路调整率 | 0.05 % |
| 设计资源 | http://www.digikey.com/product-highlights/cn/zh/texas-instruments-webench-design-center/3176 |
| 负载调节 | 0.0009 % |
| 输出电压 | 2.9 V |
| 输出电压容差 | +/- 2 % |
| 输出电流 | 150 mA |
| 输出端数量 | 1 Output |
| 输出类型 | Fixed |
